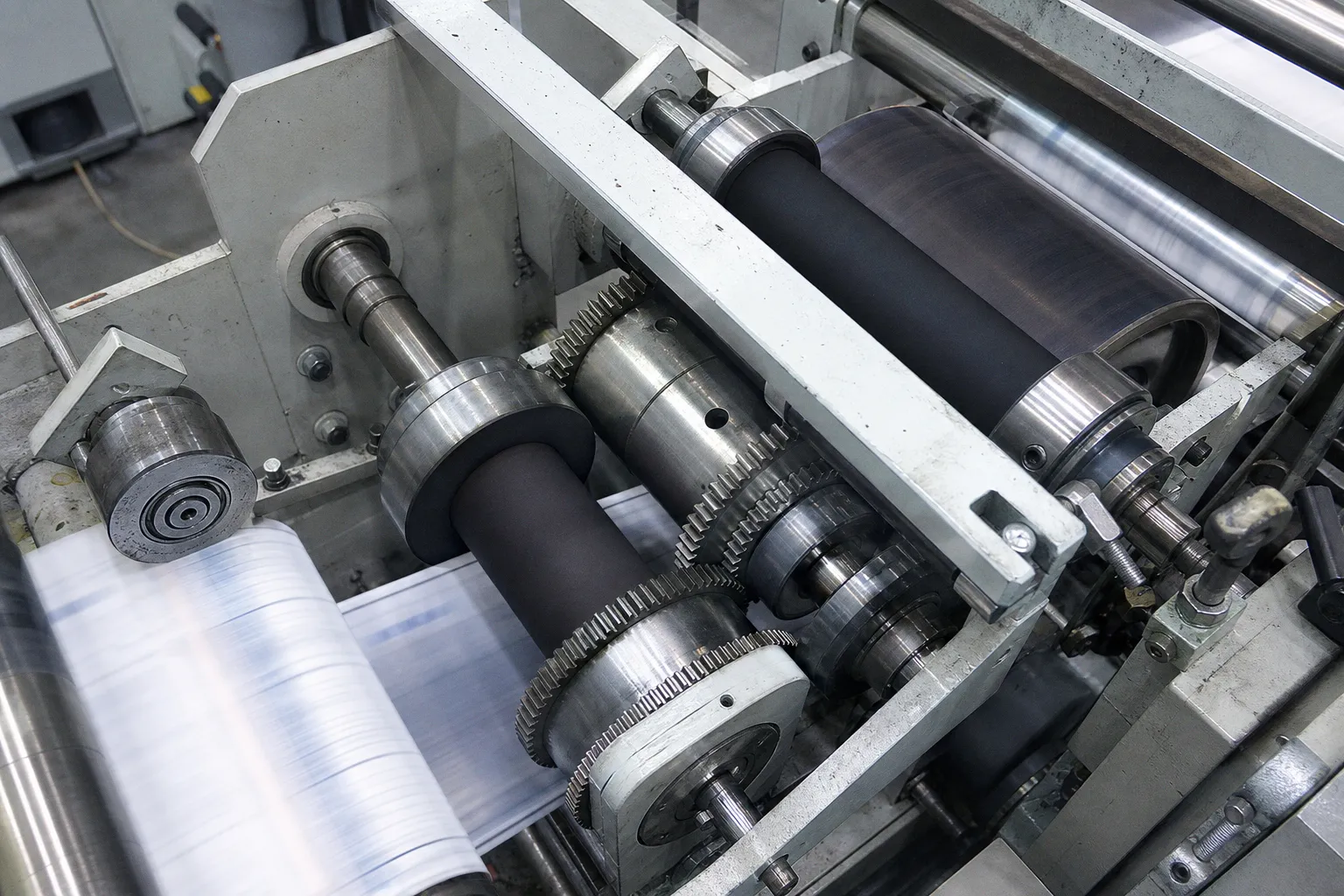

Схема печатной машины: выбор компоновки для типографии
Самая дорогая ошибка при покупке печатной машины — выбирать не схему печатной машины, а обещание продавца. «Восемь красок», «400 метров в минуту», «офсетное качество на плёнке» — всё это звучит убедительно ровно до первого сложного тиража.
Компоновка — не инженерная мелочь из паспорта машины. Это ответ на три неприятных, но полезных вопроса: что именно вы будете печатать, с какой стабильностью и сколько брака готовы оплачивать из собственного кармана. Устройство печатной машины определяет не только качество картинки. Оно определяет производственную дисциплину, цену переналадки, требования к оператору и точку безубыточности линии.
Машина не становится прибыльной от количества секций. Прибыльной её делает совпадение кинематики с вашим реальным заказным портфелем.
Разберёмся без технологического шаманства: где работает классическая офсетная схема, почему флексография не делится на «дешёвую» и «дорогую» так примитивно и зачем планетарный барабан нужен не для красоты каталога.
Архитектура офсетного аппарата: цилиндры, которые считают ваши деньги
Схема офсетной печатной машины строится вокруг непрямого переноса изображения. Краска сначала ложится на печатную форму, затем передаётся на резиновое полотно офсетного цилиндра — и только после этого на запечатываемый материал. В этом принципе работы печатной машины нет романтики, зато есть очень практичная вещь: резина лучше адаптируется к неровностям бумаги и картона, чем жёсткая форма при прямой печати.
Классическая трёхцилиндровая секция состоит из:
- формного цилиндра, который несёт печатную форму;
- офсетного цилиндра с резинотканевым полотном;
- печатного цилиндра, прижимающего лист к офсетному полотну.
В базовом варианте цилиндры имеют одинаковый диаметр. Но для картона и более жёстких материалов печатный цилиндр может быть двойного или тройного диаметра. Причина скучная, а значит важная: толстый лист или картон нельзя гонять по траектории как офисную бумагу, не рискуя заломами, нестабильной подачей и проблемами с отмарыванием.
Трёхцилиндровая схема офсетной печатной машины хороша там, где типография работает с листовой продукцией, коммерческой полиграфией, упаковочным картоном, вкладышами, инструкциями, обложками. Она понятна сервису, привычна операторам, предсказуема в расчёте себестоимости. Но её нельзя рассматривать в вакууме. Один печатный узел — это одна краска за проход. Если в заказах много полноцвета, пантонов, лака и двусторонней печати, производительность надо считать не по паспортной скорости листов, а по полной цепочке: загрузка, приладка, сушка, переворот, повторный прогон, контроль.
Именно здесь появляется пятицилиндровая схема. В двухкрасочной секции используются два формных цилиндра, два офсетных и один общий печатный. Такая компоновка позволяет наносить две краски «сырое по сырому» — без промежуточной передачи листа между отдельными секциями. Для приводки это выгодно: меньше механических перемещений, меньше шансов, что лист успеет повести себя как лист, то есть непредсказуемо.
Пятицилиндровая архитектура не является единственным стандартом многокрасочной офсетной печати. И это надо проговорить отдельно, потому что на рынке любят выдавать конкретную кинематику за универсальный ответ. Нет универсального ответа. Есть машина, подходящая под плотность материала, красочность, формат, тираж и ритм заказов.
«Резина к резине»: двусторонняя печать без лишних манёвров
Для рулонной двусторонней печати распространена четырёхцилиндровая схема blanket-to-blanket, или «резина к резине». В ней нет отдельного печатного цилиндра: два офсетных цилиндра работают друг против друга и одновременно передают изображение на разные стороны полотна.
Такой принцип особенно логичен для работ 1+1 или 2+2, когда печать с обеих сторон — не редкое исключение, а основа загрузки. Полотно проходит между двумя резиновыми цилиндрами, и каждый из них выступает для другого опорой. Меньше промежуточной механики — меньше операций, где можно потерять время и стабильность.
Но и тут не надо хлопать в ладоши раньше времени. Двусторонняя схема экономит цикл только тогда, когда ваш портфель действительно насыщен двусторонними рулонными работами. Если большая часть заказов — односторонние этикетки, пачки, листовки или короткие сменные тиражи, оборудование может оказаться дорогим способом решать несуществующую проблему.
| Параметр | Трёхцилиндровая офсетная схема | Пятицилиндровая офсетная схема | «Резина к резине» |
|---|---|---|---|
| Базовая задача | Одна краска в печатной секции | Две краски за проход в общей секции | Одновременная печать с двух сторон полотна |
| Состав узла | Формный, офсетный, печатный цилиндры | Два формных, два офсетных, один печатный | Два офсетных цилиндра работают навстречу друг другу |
| Сильная сторона | Понятная и гибкая листовая архитектура | Точная работа двух красок «сырое по сырому» | Эффективность на регулярных работах 1+1 и 2+2 |
| Главный риск для экономики | Много проходов при сложной красочности | Переплата при простом и нерегулярном портфеле | Низкая загрузка на односторонних заданиях |
| Типичный материал | Бумага, картон, листовые носители | Бумага и картон с повышенными требованиями к приводке | Рулонные материалы для двусторонней печати |
Флексографские конфигурации: ярусная, секционная или планетарная
Во флексографии компоновка влияет на результат ещё жёстче. Причина проста: здесь часто печатают не на послушной бумаге, а на плёнках, фольге, ламинированных материалах, самоклеящихся основах. То есть на полотнах, которые растягиваются, сжимаются, реагируют на натяжение и температуру. Любой лишний миллиметр нестабильности превращается в проблему приводки, а проблема приводки — в выброшенные метры материала.
На рынке обычно встречаются три базовые конфигурации:
1. Ярусная флексомашина. Печатные секции расположены вертикально одна над другой. Компоновка экономит площадь и может быть рациональной для бумаги и картона, то есть относительно нерастягивающихся материалов. Современные ярусные машины способны обеспечивать продольную приводку порядка ±0,2 мм, работать на скорости до 400 м/мин и принимать полотно шириной от 250 до 2500 мм. Цифры хорошие. Но они не отменяют физику: между секциями материал проходит путь, за который эластичная плёнка успевает изменить натяжение.
2. Линейная секционная машина. Узлы стоят горизонтально, последовательно, примерно по логике офсетных секций. Главный плюс — доступ к каждому модулю. Для обслуживания, смены форм, чистки и диагностики это удобно. Сервисный инженер не должен играть в альпиниста, чтобы добраться до нужного вала. Минус опять же в расстоянии между секциями: на тянущихся плёнках стабильное совмещение цветов обеспечить сложнее, чем хотелось бы отделу продаж.
3. Планетарная флексомашина. Все печатные секции работают вокруг одного большого центрального печатного цилиндра. Полотно удерживается на общем барабане в течение всего цикла нанесения красок. Для полиэтилена, полипропилена и тонких плёнок это не эстетика конструкции, а способ не дать материалу «жить своей жизнью» между цветами.
Планетарная схема впервые появилась ещё в 1953–1954 годах. Но её реальная рыночная ценность особенно проявилась в 1985–1986 годах, когда были построены первые восьмикрасочные системы с центральными цилиндрами диаметром 2000–2500 мм. Цель была вполне коммерческая: приблизить качество флексопечати к офсету и глубокой печати на гибкой упаковке.
Сегодня сверхкрупные планетарные комплексы могут работать на скоростях до 250 м/мин. Кажется, что это меньше, чем заявляемые до 400 м/мин у ярусных систем. И здесь многие покупатели делают фирменное лицо человека, который нашёл противоречие. Его нет.
Паспортная скорость — не выручка. Выручка — это годные метры, прошедшие контроль, упакованные и отгруженные без претензии клиента. Если на плёнке ярусная схема требует постоянной коррекции приводки, даёт больше отходов на приладке или заставляет снижать скорость на сложных дизайнах, её номинальные 400 м/мин превращаются в красивую цифру для презентации.
На эластичной плёнке скорость без стабильной приводки — это не производительность. Это ускоренный выпуск брака.
Геометрия цилиндров и приводка: где рождаются отходы
Кинематическая схема печатной машины — выражение, от которого у коммерческого директора обычно дёргается глаз. Напрасно. За ним скрывается вопрос, который напрямую влияет на P&L: как именно синхронизированы цилиндры, приводы, натяжение полотна и момент передачи изображения.
В офсете лист движется дискретно: захваты взяли лист, провели через секции, передали дальше. Ключевые риски — стабильность листопроводки, состояние захватов, точность настройки цилиндров, растискивание, деформация материала от влаги и красок. Поэтому офсет особенно хорош там, где материал относительно стабилен геометрически и где можно построить повторяемый процесс.
Во флексографии полотно движется непрерывно. Здесь начинают играть сразу несколько переменных:
- натяжение до и после печатного узла;
- растяжимость конкретной плёнки;
- толщина и однородность материала;
- температура сушки;
- расстояние между печатными секциями;
- стабильность анилоксового и формного узлов;
- реакция материала на краску, растворители и нагрев.
В ярусной и линейной секционной компоновке каждый следующий цвет наносится после определённого пути полотна. На бумаге этот путь обычно не драматичен. На тонком полиэтилене он может стать местом, где рождаются разносы по цвету, нестабильный раппорт и нервный оператор, который уже третий час «ловит» красный относительно чёрного.
Планетарная система убирает значительную часть этой неопределённости. Полотно фиксировано на общем печатном цилиндре, поэтому между секциями оно меньше деформируется. Не «вообще не деформируется», а именно меньше. Это важная разница. Ни одна компоновка не спасает от плохой плёнки, неверно выбранных форм, изношенных подшипников или оператора, которому дали смену без нормального обучения.
Есть ещё одна неприятная правда. Чем выше требования к многокрасочной печати на гибкой упаковке, тем дороже обходится каждая ошибка в механике. На условной одноцветной транспортной ленте небольшой уход приводки может быть почти незаметен. На упаковке FMCG с мелким текстом, штрихкодом, белой подложкой, плашками и фирменным градиентом он становится поводом для рекламации. А рекламация в упаковке — это не просто перепечатка. Это остановка фасовки у клиента, штрафы, потеря LTV и вопрос, почему закупщик вообще выбрал вашу типографию.
Как выбирать компоновку не по каталогу, а по заказам
Если типография покупает машину «на вырост», она часто покупает себе дорогую неопределённость. Рост — прекрасное слово для презентации инвестору. В производстве он должен иметь форму заказов, прогноз загрузки и понятный список материалов. Иначе капитальные затраты растут сразу, а выручка — когда-нибудь потом, если повезёт.
Нормальная логика выбора выглядит так.
1. Сначала разложите портфель по материалам, а не по клиентам. Не «у нас много заказов от производителей еды», а внятная разбивка: основной поток идёт по тонким PE- и PP-плёнкам, заметная доля приходится на бумажные этикетки и самоклейку, остальное — картон и сопутствующие жёсткие основы. Для машины не существует лояльного клиента. Существует материал с конкретной растяжимостью, толщиной и поведением в печати.
2. Отделите номинальную скорость от продаваемой. Нужен не лучший показатель на одном простом дизайне, а средняя скорость по вашим реальным заказам: с переналадками, сложными плашками, белилами, сушкой, контрольными остановками. Если это не посчитано, бизнес-план — фантазия с приложением в Excel.
3. Посмотрите на красочность и допуски по дизайнам. Простая двухцветная печать на бумаге и восьмикрасочная упаковка на тонкой плёнке — это не разные уровни одной задачи. Это разные производства. Планетарная машина может быть избыточной для бумажного пакета, но экономически оправданной для постоянного потока сложной гибкой упаковки.
4. Посчитайте цену доступности сервиса. Линейная секционная компоновка удобнее для доступа к узлам. Ярусная экономит площадь, но усложняет работу с верхними секциями. Планетарная требует серьёзной культуры обслуживания: центральный барабан, приводы, системы контроля натяжения не любят подхода «пока крутится — не трогаем». Цена простоя не ограничивается стоимостью детали. Она включает сорванный график, сверхурочные, перенос отгрузок и потерянные заказы.
5. Проверьте не машину, а производственную связку. Печатная секция не существует отдельно от размотки, коронатора, сушки, охлаждения, систем видеоконтроля, перемотки и послепечатной обработки. Можно купить отличный печатный аппарат и проиграть экономику на медленной резке, нестабильной ламинации или ручном контроле дефектов.
Что подходит типографии на практике
| Производственный сценарий | Рациональная компоновка | Почему |
|---|---|---|
| Листовая коммерческая продукция, картон, регулярные полноцветные работы | Многосекционный офсет, включая пятицилиндровые решения для двух красок «сырое по сырому» | Предсказуемая работа с листом, высокая точность совмещения, понятный сервис |
| Двусторонняя рулонная печать с постоянными заданиями 1+1 или 2+2 | Офсетная схема «резина к резине» | Две стороны запечатываются одновременно, сокращается производственный цикл |
| Бумажные пакеты, картонные материалы, нерастягивающиеся основы | Ярусная или линейная флексография | Можно использовать преимущества доступной конфигурации без критичного риска деформации полотна |
| Разнообразные работы, где оператору часто нужен доступ к отдельным узлам | Линейная секционная флексомашина | Удобнее обслуживание и настройка секций, если материал не слишком чувствителен к натяжению |
| Тонкие PE- и PP-плёнки, многокрасочная упаковка, высокие требования к приводке | Планетарная флексомашина | Центральный печатный цилиндр стабилизирует полотно между цветами |
Ограничения, которые не исправить рекламной брошюрой
Любая схема печатной машины имеет границы применимости. Это не дефект производителя, а плата за физику процесса.
Ярусная флексография не становится оптимальной для тонкой растягивающейся плёнки только потому, что в ней установлен современный привод и заявлена точность ±0,2 мм. Эти показатели достижимы при корректных условиях, качественном материале и настроенном процессе. Но сам вертикальный путь полотна между секциями остаётся фактором риска для многокрасочной печати на эластичных подложках.
Планетарная машина, в свою очередь, не превращается в универсальный печатный комбайн. Она занимает место, требует капитальных вложений, предъявляет высокие требования к сервису и должна быть загружена задачами, где её стабильность реально монетизируется. Покупать её для эпизодических плёночных заказов — примерно как держать грузовик ради еженедельной доставки пары коробок. Технически возможно. Финансово — комедия.
Офсет не следует списывать со счетов из-за моды на гибкую упаковку и цифровизацию. Для картонной упаковки, вкладышей, этикеток на стабильных материалах, рекламной полиграфии и больших листовых тиражей его архитектура по-прежнему рациональна. Но офсетная машина не должна притворяться флексолинией, а флексолиния — листовым офсетом. Попытка закрыть одной технологией все сегменты обычно заканчивается машиной, которая «может всё», но ни на чём не зарабатывает достаточно.
Почему восьмикрасочная планетарная схема изменила рынок упаковки
Появление восьмикрасочных планетарных машин в середине 1980-х было не музейным этапом развития оборудования, а сдвигом в экономике гибкой упаковки. Центральные цилиндры диаметром от 2000 до 2500 мм дали возможность удерживать полотно достаточно стабильно, чтобы печатать сложные многокрасочные изображения с качеством, близким к привычному уровню офсета и глубокой печати.
Рынок получил не просто ещё одну машину. Он получил инструмент для переноса более сложного дизайна в сегмент, который раньше довольствовался упрощённой графикой из-за ограничений самой технологии. Бренды получили возможность использовать на гибкой упаковке те же художественные приёмы, что и на картонной коробке или этикетке: тонкие градиенты, мелкий кегль, микроштрихкоды, белила поверх тёмного фона, металлизированные и флуоресцентные краски в одной серии. Производство перестало подстраиваться под ограничения печати — печать стала подстраиваться под требования маркетинга.
Следствие пришло быстро. Планетарные линии заняли нишу тяжёлой гибкой упаковки, где важна стабильность приводки на длинных тиражах и где экономия на браке окупает саму машину. Ярусные и секционные конфигурации остались там, где их ограничения не превращаются в потери: бумажная и картонная этикетка, короткие и средние тиражи, материалы с предсказуемой геометрией. Это не вытеснение и не «победа одной технологии над другой». Это разделение задач, которое позволило флексографии в целом вырасти как сегменту.
Если свести всё, о чём мы говорили, к одной мысли — она звучит непопулярно, но по делу. Схема печатной машины перестаёт быть инженерной деталью ровно в тот момент, когда вы начинаете считать деньги. До этого момента цилиндры, барабаны и ремни живут в паспорте изделия и в голове поставщика. После — они переезжают в вашу себестоимость, в график приладки, в процент брака и в длительность смены. Выбирайте ту компоновку, которая совпадает с реальным заказным портфелем, а не с мечтой о портфеле, который когда-нибудь появится.
