Контроль качества упаковки: проверка макета, материалов и цветопробы перед печатью

Когда формы выведены, картон акклиматизирован, машина занята, а заказчик ждёт «как на экране».

Проверка макета и цветопробы упаковки перед печатью — не бюрократия типографии. Это технический фильтр. Он отсекает дефекты до тиража: сдвиг вырубки, грязный серый, провал штрих-кода, отрыв фольги, разнотон по Pantone. Упаковка жестче листовой рекламной продукции. Там есть геометрия, биговка, клапаны, клей, материал, постпечатные операции. Один слабый параметр тянет весь тираж в макулатуру.

Технические параметры макета: PDF должен быть измеряемым, а не «красивым»

Я начинаю не с дизайна. Открываю файл и смотрю состав. Цветовая модель. Разрешение. Overprint. Total Ink Limit. Наличие вылетов. Размер страницы. Контур вырубки. Слои отделки.

Первый признак нормального макета упаковки — его можно проверить приборами и RIP-софтом. Нельзя печатать по файлу, где цвет живёт в RGB, Pantone назван вручную, а белила лежат как обычная плашка CMYK. Такой файл не производственный. Он презентационный.

Для растровых изображений в упаковке рабочий диапазон — 300–450 dpi в масштабе 1:1. Ниже 300 dpi на мелкой фасадной графике появляется рыхлая кромка. Особенно на фото продукта, лицах, градиентах, фактурах. Выше 450 dpi чаще нет выгоды. RIP всё равно пересчитает данные под линиатуру и растр. Файл станет тяжелее, стабильность — не выше.

Для штриховой монохромной графики другие числа. Логотипы, пиктограммы, мелкие технические знаки, QR-подобные элементы в bitmap требуют 1200–2400 dpi. Это не прихоть. Штриховая графика не имеет полутонового сглаживания. Край либо есть, либо его нет. При 300 dpi тонкий знак на упаковке превращается в лестницу.

Суммарная плотность красок — отдельный источник брака. Total Ink Limit выше 300% в офсетной упаковке опасен. На экране глубокая тень выглядит нормально. На листе это четыре слоя краски, которые должны лечь, закрепиться, не отмарываться и не забить растр. На мелованном картоне ещё можно удержать часть риска профилем и сушкой. На впитывающем или неоднородном материале начинается механика: краска уходит в волокно, растискивание растёт, нейтраль теряет баланс.

CMYK должен быть CMYK. Pantone должен быть Pantone. Не «PANTON 186», не «red logo», не плашка из четырёх красок, похожая на фирменный цвет. Плашечный цвет в файле обязан иметь корректное имя и назначение. Если цвет потом выводится отдельной секцией, он не должен случайно разложиться в триаду при экспорте PDF.

Макет упаковки не согласуют глазами. Его согласуют по числам: dpi, миллиметры, проценты краски, имена красок, режим наложения.

Типовые ошибки при печати упаковки почти всегда видны до формы. Скрытые RGB-объекты. Чёрный текст в четырёх красках. Белый текст с включённым overprint. Несведённый контур вырубки. Разные версии логотипа на лице и клапане. Неправильная ориентация волокна относительно биговки. Последний пункт уже на стыке макета и материала, но в упаковке такие стыки и убивают тираж.

Цветопроба: контрактный документ, а не «распечатка для понимания»

Цветопроба нужна не для успокоения заказчика. Она нужна для фиксации допустимого цветового коридора. Если коридор не измерен, спор идёт словами: темнее, теплее, насыщеннее. В цеху такие слова бесполезны. Денситометр и спектрофотометр не знают слова «сочно».

Контрактная цифровая цветопроба должна соответствовать ISO 12647-7. После пересмотра стандарта в 2016 году требования к цветопробе стали жёстче, особенно по стабильности имитации и плашечным цветам. Нормальная проба содержит контрольную шкалу. Обычно Ugra/Fogra MediaWedge V2.2 или V3.0. Без шкалы это не контрактная проба. Это цветная печать на хорошем принтере.

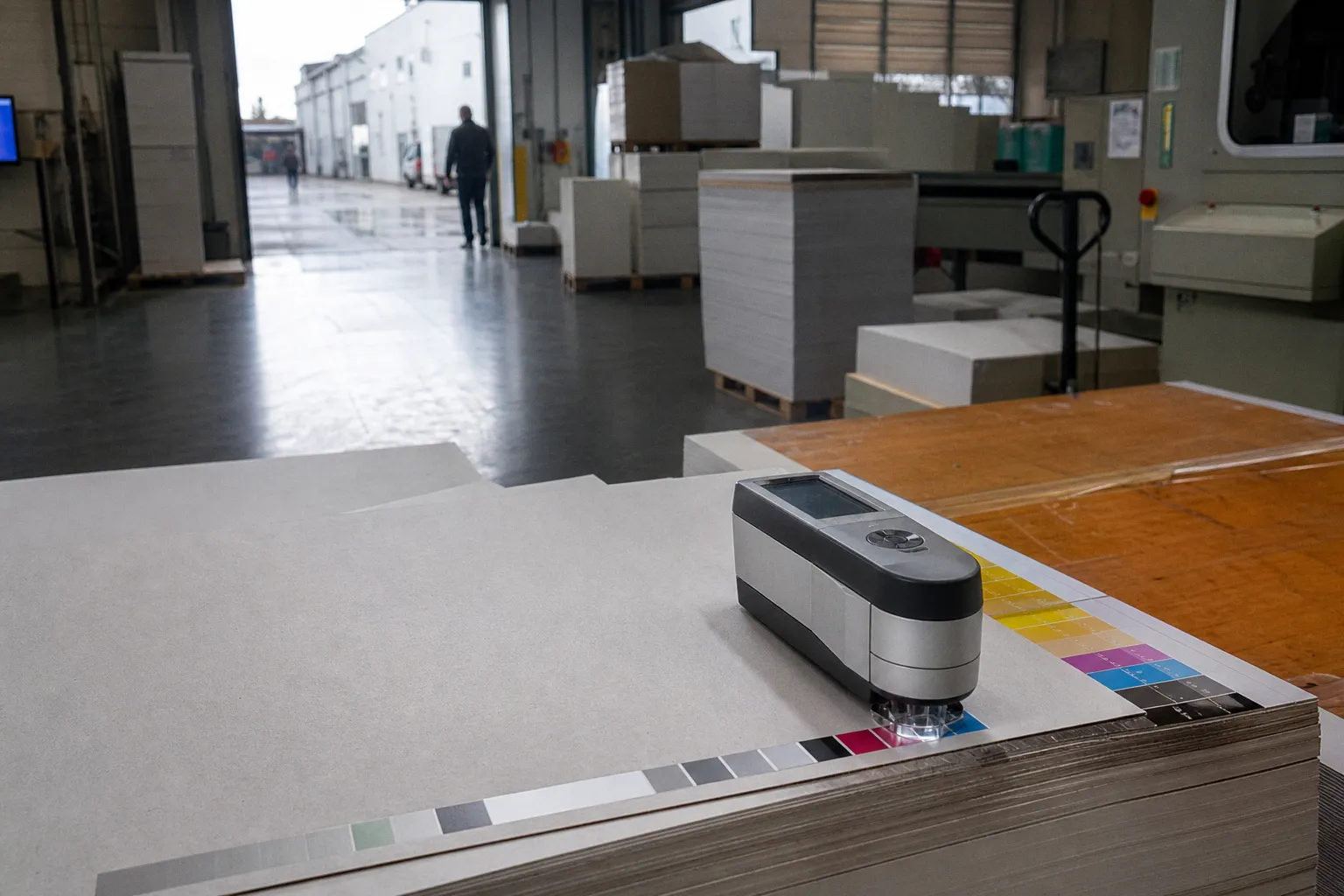

Шкала измеряется спектрофотометром. Не глазами под офисным светом. Не камерой телефона. Не сравнением у окна. Измерение даёт Delta E — численное отклонение цвета. По ISO 12647-7 ориентиры такие:

Эти числа не обещают магии. Они фиксируют, что сама цветопроба сделана корректно в рамках заданного профиля. Но цветопроба на стандартной пробной бумаге не гарантирует стопроцентное совпадение с печатью на металлизированном картоне, прозрачной плёнке или фактурном дизайнерском материале. Физика другая. Белая точка другая. Впитывание другое. Глянец другой. Спектр отражения другой.

Поэтому вопрос «как проверить цветопробу упаковки» имеет короткий ответ: проверить шкалу, профиль, материал имитации и назначение пробы. Если упаковка печатается на белом мелованном картоне офсетом, контрактная цифровая проба даёт нормальную точку отсчёта. Если материал нестандартный, нужна дополнительная производственная проба или тестовый прогон на реальном материале. Особенно для фирменных плашек, металликов, белил, лака и фольги.

Цветопроба также не исправляет плохой макет. Если в файле 320% краски в тенях, пробный принтер с хорошим профилем может показать приемлемую картинку. Тиражная машина потом упрётся в сушку и отмарывание. Если тонкий серый текст собран из CMYK, на пробе он будет ровным. В печати получит цветной контур при минимальной ошибке приводки.

Что я смотрю на цветопробе у пульта

Нужны не общие впечатления. Нужны зоны риска:

1. Нейтральные серые поля. Там видно нарушение баланса CMY. Серый уходит в зелёный или красный раньше, чем заказчик замечает проблему на фотографии.

2. Фирменные плашки. Pantone должен попадать в допуск. Для упаковки это часто важнее фото. Полка магазина не прощает разнотон серии.

3. Градиенты. Полосы, ступени, грязные переходы. Проблема может быть в исходнике, профиле или растрировании.

4. Мелкий текст на цветном фоне. Проверяется не только цвет, но и читаемость после возможного растискивания.

5. Тёмные участки. Здесь видно превышение Total Ink Limit и риск потери деталей.

6. Шкала Ugra/Fogra. Без неё обсуждение прекращается. Нечего измерять.

Цветопроба без измеренной шкалы не является аргументом. Это лист с картинкой.

Геометрия упаковки: вылеты, приводка, треппинг, нож

Упаковка живёт в миллиметрах. Резка и вырубка имеют допуск. Лист тянется. Картон меняет размер от влажности. Приводка секций не идеальна. Поэтому макет без компенсаций делает брак неизбежным.

Вылеты за обрез нужны 3–5 мм. Симметрично. По всем внешним кромкам, клапанам, зонам вырубки. Один миллиметр не спасает. При вырубке пачки даже небольшое смещение ножа даст белую полосу. На насыщенной фоновой заливке такая полоса видна сразу. На клапане — тоже, если упаковка открытая или имеет подвес.

Контур вырубки должен быть отдельным техническим цветом. Не CMYK. Не случайная линия в дизайне. Обычно это spot color с понятным именем, заданный overprint. То же касается биговки, перфорации, фальца, лака, тиснения, белил. Каждый технологический слой должен быть отделён от печатной графики. Иначе препресс руками угадывает, где дизайн, а где нож. Угадывание в упаковке дорогое.

Треппинг — скучная тема, пока не появляется белая щель между двумя плашками. При стыке разных цветов надо учитывать приводку. Особенно на флексографии, но и офсет не идеален. Тонкие выворотки в несколько красок опасны. Мелкий белый текст на тёмной составной плашке требует проверки по реальной технологии. Иногда его надо укрупнять. Иногда менять состав фона. Иногда уходить в отдельную краску.

Минимальные толщины линий также не декоративный вопрос. Одноцветная линия от 0,1 мм ещё живёт. Составная — от 0,2 мм, потому что приводка добавляет цветной ореол. Для фольги нижний предел выше: 0,5 мм. Фольга не краска. У неё есть клей, давление, температура, фактура материала. Слишком тонкий элемент рвётся или забивается. Для конгрева минимальная толщина 0,3 мм. Ниже рельеф теряет форму.

Согласование макета упаковки в типографии должно включать монтаж на развертке. Не только лицевую сторону. Надо смотреть клапаны, зоны склейки, места биговки, нахлёсты, технологические поля. На зоне клея не должно быть лака, фольги, жирной краски, если адгезия клея от этого падает. На биговке нельзя ставить критичную тонкую графику без проверки направления волокна и глубины биговки.

Материал: картон не является пассивной подложкой

Плохой материал не спасает хороший профиль. Это видно на первом листе при накате. Краска ведёт себя не как в цветопробе. Плашка пятнит. Растр расползается. Лист коробится. Биговка трескается. Оператор начинает компенсировать давлением и подачей краски, но причина лежит в стопе.

Тестирование упаковочных материалов перед тиражом нужно делать до вывода всего заказа в производство. Для картона входной контроль включает влажность, толщину, жесткость, торцевую впитываемость и плотность. Эти параметры связаны напрямую с печатью и постпечатной обработкой.

Влажность влияет на геометрию листа. Сухой картон ломается на биговке и сильнее пылит. Слишком влажный даёт нестабильную подачу, меняет размер, хуже держит приводку. Акклиматизация стопы в цеху нужна не «для порядка». Материал должен прийти к температуре и влажности производства. Иначе первая половина тиража и вторая половина могут вести себя по-разному.

Толщина и плотность определяют настройки подачи, давления, высечки, биговки. Если фактическая толщина гуляет, нож и биговальные каналы работают нестабильно. На одном листе нормальный сгиб, на другом трещина или недобиговка. Для коробки это функциональный дефект, а не косметика.

Жесткость важна для сборки и эксплуатации. Упаковка может выглядеть нормально в плоском виде, но провалиться на линии фасовки или на полке. При слишком низкой жесткости клапаны ведёт, замок не держит, коробка теряет форму. При слишком высокой — растёт риск трещины на сгибе, особенно при плотной плашке на линии биговки.

Торцевая впитываемость показывает, как материал пьёт влагу по кромке. Для упаковки это критично, если продукт хранится в переменной влажности или контактирует с холодовой цепью. С печатной точки зрения высокая впитываемость часто совпадает с нестабильным поведением краски и лака на кромках и сгибах.

Минимальный входной контроль стопы

В нормальном цеховом процессе я не доверяю паспорту материала без выборочной проверки. Паспорт нужен. Но стопа лежит в реальности, не в таблице поставщика.

1. Проверить маркировку партии. Материал, граммаж, формат, направление волокна, партия. Несовпадение на этом этапе дешевле остановить, чем после приладки.

2. Измерить толщину выборки. Не один лист. Несколько листов из разных зон стопы. Нужна картина разброса.

3. Оценить влажность. Особенно после холодного склада, долгой логистики или вскрытой упаковки паллеты.

4. Проверить плоскостность. Волна и коробление ухудшают подачу, приводку, лакирование, высечку.

5. Сделать пробу на биговку. До тиража. С той же ориентацией волокна, с тем же красочным слоем, если возможно.

6. Проверить впитываемость и закрепление краски. На проблемных материалах — тестовым оттиском, не рассуждением.

Для полимерных плёнок набор контроля меняется. Там важны корона-обработка, поверхностная энергия, растяжение, стабильность толщины, миграция добавок, поведение белил. Универсальных точных допусков для всех плёнок нет. Они зависят от состава, назначения и производителя. Поэтому нельзя переносить нормы с одной BOPP или PE-плёнки на другую без техкарты и теста.

Адгезия, тиснение, лак: постпечать ломает слабые решения

Печать упаковки редко заканчивается красочным слоем. Дальше лак, ламинация, фольга, конгрев, высечка, склейка. Ошибка может быть не видна на оттиске, но проявиться после отделки.

Адгезия краски проверяется до запуска длинного тиража. Особенно на невпитывающих материалах, металлизированных подложках, плёнках, УФ-лаках. Если краска не держится, её сорвёт скотч-тест, фольга, биговка, трение в упаковочной линии. Причина может быть в материале, неправильной коронной обработке, несовместимости праймера, пересушке, загрязнении поверхности, неверной системе красок.

Фольга требует отдельной проверки. Она зависит от температуры, давления, времени контакта, клише, клеевого слоя, лака под ней и фактуры материала. Тонкие элементы меньше 0,5 мм ненадёжны. Большие плашки тоже не просты: возможны непропечатки, пузыри, разрыв по фактуре, неравномерный блеск. Фольга на сгибе — риск. Фольга рядом с биговкой — риск выше.

Конгрев и блинт проверяются на реальном материале. На экране рельеф не существует. В PDF есть только зона. В производстве есть толщина картона, влажность, волокно, давление, матрица, радиусы. Мелкая деталь меньше 0,3 мм часто не держит форму. Глубокий рельеф на плотной плашке может дать трещину красочного слоя.

Лак может изменить цвет. Глянцевый лак увеличивает визуальную насыщенность. Матовый приглушает. УФ-лак на некоторых плашках меняет восприятие сильнее, чем ожидает заказчик. Поэтому цвет надо оценивать в конечной конструкции: печать плюс лак, а не только голый оттиск.

Склейка также технический параметр. Если зона клея покрыта сплошным лаком или плотной краской, адгезия клея падает. Потом коробка расходится не в типографии, а у фасовщика. Виноватым обычно считают клей. Часто виноват макет: технологическое окно под клей не оставлено.

Штрих-код: маленький элемент, который блокирует отгрузку

Штрих-код нельзя проверять глазами. Он может выглядеть чётким и не считываться на линии. Причины стандартные: недостаточный контраст, растискивание штрихов, неправильное масштабирование, зона тишины занята дизайном, код поставлен на изгиб или шов, цветовая комбинация не подходит сканеру.

Проверка считываемости делается специализированным сканером. Не телефоном. Телефон прощает многое, промышленный сканер на скорости — нет. Для упаковки это критично: торговая сеть, склад, маркировка, линия фасовки. Нечитаемый код превращает нормальный оттиск в коммерческий брак.

На цветных упаковках часто пытаются сделать штрих-код «в дизайне». Светло-коричневые штрихи на бежевом фоне. Красные штрихи. Инверсия. Печать по металлизированной подложке без белой подложки. Всё это требует теста. Чёрный код на белом поле скучен, зато работает. Если бренд требует другое решение, сканер должен подтвердить его до тиража.

Растискивание тоже влияет. Штрихи толстеют. Пробелы сужаются. Малый код на впитывающем картоне быстро уходит из допуска. Поэтому код не стоит уменьшать до предела, особенно при флексографии или печати по материалу с высокой впитываемостью. Лучше оставить технологический запас.

Как выглядит нормальная верификация перед тиражом

Процесс должен идти в правильной последовательности. Нельзя согласовать цвет, потом обнаружить неправильный материал. Нельзя проверять вырубку после утверждения PDF без развертки. Нельзя запускать фольгу без теста адгезии.

Рабочая цепочка такая:

1. Препресс-аудит PDF. Цветовые модели, разрешение, шрифты, overprint, прозрачности, Total Ink Limit, плашечные цвета, технические слои.

2. Проверка развертки. Вылеты 3–5 мм, контур ножа, биговка, клапаны, зоны клея, нахлёсты, направление волокна.

3. Оценка минимальных элементов. Линии 0,1 мм для одного цвета, 0,2 мм для составных, фольга от 0,5 мм, конгрев от 0,3 мм.

4. Контрактная цветопроба. Шкала Ugra/Fogra, измерение спектрофотометром, допуски ISO 12647-7.

5. Входной контроль материала. Влажность, толщина, жесткость, плотность, впитываемость, плоскостность, партия.

6. Тест критичных операций. Адгезия краски, лак, фольга, биговка, склейка, штрих-код.

7. Приладочный лист. Сравнение с цветопробой, контроль плотностей, баланса серого, приводки, растискивания, визуальная проверка отделки.

8. Подписанный эталон. Один физический лист или комплект становится референсом. Не PDF на почте. Не фото в мессенджере.

Это не избыточный контроль. Это дешевле, чем перезапуск. В упаковке стоимость ошибки включает материал, печать, отделку, нож, логистику, простой фасовки и задержку поставки. Сам оттиск — только часть убытка.

Жёсткий производственный вывод

Упаковка проходит тираж без брака, когда три вещи сходятся до запуска: файл, проба, материал. Файл должен быть технически чистым. Цветопроба — измеренной, со шкалой и допусками. Материал — проверенным как физическое тело, а не как позиция в счёте.

Если хотя бы один узел не проверен, машина становится дорогим прибором для поиска чужих ошибок. Она найдёт их быстро. На скорости 8–12 тысяч листов в час брак размножается лучше любого отчёта.

Финальный контроль перед печатью я свожу к короткому списку. Без него заказ в производство не должен уходить:

• PDF в CMYK и корректных Pantone, без RGB-объектов и случайных плашек.
• Растры 300–450 dpi, штриховые изображения 1200–2400 dpi.
• Total Ink Limit не выше 300% для офсетного процесса.
• Вылеты 3–5 мм по всем зонам реза и вырубки.
• Технические слои ножа, биговки, лака, фольги и белил отделены от графики.
• Минимальные толщины линий выдержаны: 0,1 мм, 0,2 мм, 0,5 мм, 0,3 мм по назначению.
• Цветопроба содержит Ugra/Fogra MediaWedge и измерена спектрофотометром.
• Delta E в пределах ISO 12647-7: среднее до 3, CMYK до 5, Pantone до 2,5.
• Материал проверен по влажности, толщине, жесткости, плотности и впитываемости.
• Адгезия краски, фольга, лак, биговка, склейка и штрих-код протестированы до тиража.

Рентабельность этого контроля простая. Один час препресса и тестов дешевле одной паллеты неправильно напечатанной упаковки. Всегда.
