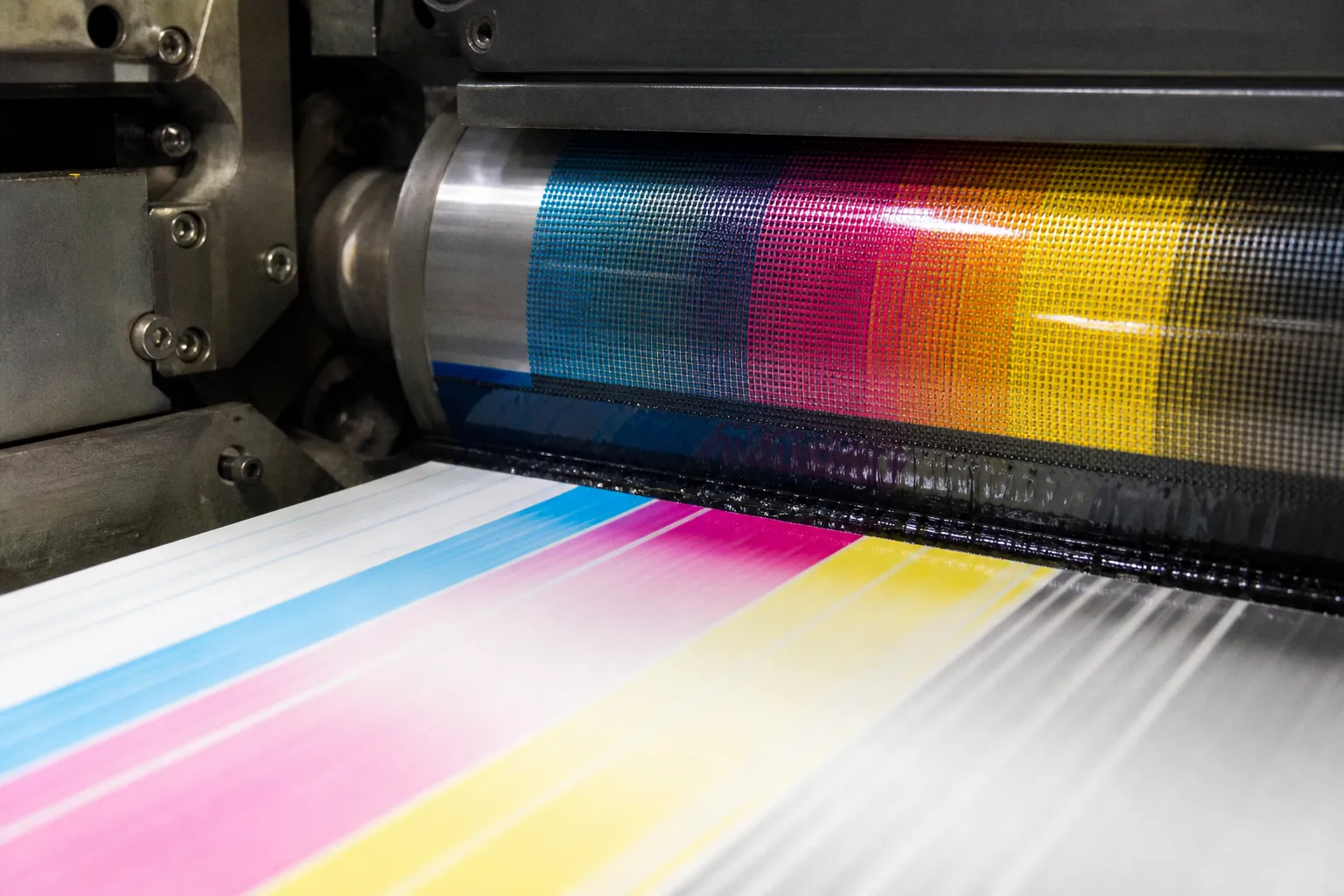

Печатная машина: тест стабильности растра на высоких скоростях

Тест стабильности растра на высоких скоростях нужен не для красивого отчёта. Он отвечает на практичный вопрос: можно ли печатать коммерческий тираж на 15 000+ оттисков в час в листовом офсете или на 300–400 м/мин во флексографии так, чтобы этикетка, упаковка или рекламный разворот не распались визуально на вибрацию, растискивание и дрожащую приводку. Я смотрю на такой тест как на финальную отделочную операцию, только в печатной секции: здесь тоже решают микроны, рельеф краски на поверхности, чистота края и честное совпадение обещанного с напечатанным.

Почему растровая точка теряет форму, когда машина разгоняется

Растровая точка — маленькая, но очень требовательная конструкция. На малой скорости она может выглядеть дисциплинированно: круглая или эллиптическая форма сохраняется, края достаточно чистые, тоновый переход не проваливается. Но стоит поднять скорость, и вся система начинает работать в другом режиме. Подача краски, давление, увлажнение в офсете, натяжение полотна во флексографии, частота срабатывания дюз в струйной цифровой машине — всё это перестаёт быть статичной настройкой и становится динамикой.

Стабильность растра складывается из нескольких слоёв:

• геометрия точки — насколько форма точки сохраняется при ускорении, не превращается ли она в вытянутый мазок или «рваную» каплю;
• приводка красок — совпадают ли CMYK-сепарации на тонких элементах и контрольных метках;
• TVI, или растискивание — насколько фактический тоновый прирост отличается от заданного в файле и профиле;
• равномерность подачи краски или чернил — нет ли пульсации плотности по ходу листа или полотна;
• механическая устойчивость секций — не вносит ли печатная машина вибрацию в момент, когда скорость уже близка к верхнему рабочему диапазону.

Визуально нестабильный растр редко выглядит как один большой дефект. Чаще это набор мелких раздражающих признаков: муар в тонких градиентах, лёгкая «бахрома» на шрифтах, зернистость на коже в рекламной печати, неравномерный блеск лака поверх плашки, если последующая отделка усиливает неровности печатного слоя. Для этикетки с горячим тиснением или выборочным лаком это особенно неприятно: фольга и лак не прощают хаотичной базы. Любой сдвиг растра затем подчёркивается бликом, рельефом, контрастом фактур.

Высокая скорость не портит печать сама по себе. Она просто снимает маскировку с механики, краскоподачи и калибровки.

Поэтому тестовый тираж на печатной машине я оцениваю не только по контрольной шкале, но и по «живым» элементам макета: тонким линиям, мелкому негативному тексту, нейтральным серым полям, плашкам с переходом, участкам под последующее ламинирование, лакирование или тиснение. Машина может красиво пройти простую плашку и тут же показать слабость на 40-процентном сером поле, где растискивание видно особенно беспощадно.

Офсет на 15 000+ оттисков в час: где начинается дрожание точки

В листовом офсете скорость свыше 15 000 оттисков в час — обычная рабочая зона для современных машин, но именно здесь проявляется зрелость оборудования и качество обслуживания. Когда печатная секция входит в высокие обороты, растровая точка оказывается между несколькими механическими силами: цилиндры, захваты, подача листа, красочные валики, увлажнение, привод. Любой небольшой люфт, износ подшипника или нестабильное давление начинает отпечатываться буквально — в форме точки.

Главный враг здесь не всегда грубый сдвиг. Гораздо коварнее микровибрация. Она не обязательно даст заметное двоение изображения на первом листе. Но на серии оттисков появится нестабильная фактура: один лист чистый, второй слегка «зернит», третий уводит серый баланс, четвёртый показывает микросмещение по одной краске. Если смотреть тираж бегло, дефект легко списать на бумагу. Если смотреть с лупой и денситометром, картина становится более честной.

В офсетном тесте я всегда разделяю три состояния машины:

Многие ошибки начинаются с того, что тест печатают красиво, но слишком бережно: скорость ниже производственной, бумага идеальная, макет облегчённый, контрольные поля расположены удобно, но не отражают нагрузки реального заказа. Такой тест приятен глазу, однако мало говорит о том, как печатная машина поведёт себя на длинном тираже, когда секции прогреты, бумага идёт серией, а оператор держит производственный темп.

Для проверки качества печати в офсете нужен именно разгонный тест: серия оттисков на нескольких скоростях с фиксацией плотностей, TVI и приводки. Не один «удачный лист», выловленный из стопы, а выборка по ходу тиража. В хорошем протоколе виден момент, где стабильность ещё держится, и момент, где начинается расползание. Это честнее любой фразы «машина печатает до…».

Цифровая струйная печать: когда ограничителем становится дюза

В цифровых струйных машинах картина другая. Здесь нет классической офсетной формы и красочного аппарата, но есть своя физика: частота срабатывания дюз, стабильность выброса капли, точность позиционирования, состояние печатных головок, вязкость чернил, температура, расстояние до материала. На высокой скорости каждая дюза должна успевать выбрасывать капли с нужной частотой и одинаковой энергией. Если система подходит к пределу, точка перестаёт ложиться туда, куда её отправил RIP.

Частота дюз в kHz — не декоративная характеристика в спецификации. Это один из ключевых параметров, который определяет, сможет ли машина удержать разрешение и тоновую плавность при заданной скорости. Чем выше скорость движения материала, тем жёстче требования к моменту выброса капли. Опоздание или нестабильность на доли цикла превращаются в видимую полосность, размытый край, потерю мелкого текста.

У струйной печати есть особая эстетика дефекта: она не такая, как офсетная. Офсет часто выдаёт себя растискиванием, балансом краска/вода, механической вибрацией. Струйная машина показывает проблемы иначе:

1. Полосность по направлению движения материала. Обычно связана с нестабильной работой дюз, калибровкой головок или неравномерной подачей.

2. Сателлитные капли вокруг основной точки. Они дают ощущение грязного ореола, особенно на контрастных границах и мелком тексте.

3. Неровная кромка плашек. На упаковке это заметно там, где цветовая зона встречается с белым полем или металлизированной подложкой.

4. Потеря нейтральности серого. Малое отклонение одной краски сразу меняет характер серого поля.

5. Срыв мелких деталей. Тонкие линии, QR-коды, микротекст и технические пиктограммы начинают выглядеть менее уверенно.

Особенно требовательны к струйной стабильности этикеточные материалы: плёнки, синтетические основы, металлизированные подложки, материалы с праймером. Там, где на бумаге небольшая растекаемость может быть визуально мягче, плёнка покажет точку резче и честнее. Адгезия чернил, сушка или закрепление, поверхностное натяжение материала — всё это влияет на то, останется ли точка точкой или расползётся в крошечное пятно с некрасивым бликом.

Здесь калибровка печатной машины не сводится к программному профилю. Профиль не вылечит загрязнённую головку, нестабильную температуру чернил или неправильное расстояние до материала. Программное обеспечение помогает компенсировать, выравнивать, строить линеаризацию, но не отменяет физику. В этом вопросе я довольно непримирима: если оператор говорит, что «софт всё поправит», я сразу прошу показать тест на реальной скорости, а не красивый образец с демонстрационного режима.

Флексография и высокие метры в минуту: контроль должен видеть быстрее оператора

Флексографская печатная машина на скоростях 300–400 м/мин живёт в режиме, где человеческий глаз уже не является полноценным инструментом контроля. Оператор может оценивать общую картину, но стабильность растра в динамике должны держать контрольные шкалы и системы видеоконтроля. Inline Inspection Systems здесь не роскошь, а нормальный способ видеть дефекты тогда, когда они ещё не стали километрами брака.

Во флексографии на растр влияют анилоксовые валы, вязкость краски, ракельная система, давление формы, монтаж клише, натяжение полотна. На высокой скорости любой из этих узлов может добавить свой акцент: перебор давления даст лишнее растискивание, нестабильная вязкость изменит плотность, неправильное натяжение полотна ударит по приводке. А если печатается тонкая плёнка, материал сам начинает участвовать в разговоре — растяжение, температурная реакция, поведение после сушки.

Системы автоматического контроля качества способны обнаруживать дефекты растра на скоростях до 300–400 м/мин. Но важно понимать, что сама камера не делает печать качественной. Она фиксирует отклонение: пропуск, загрязнение, смещение, изменение плотности, дефект повторяемости. Качество появляется там, где эти данные связаны с настройкой машины: оператор понимает, какой узел дал дефект, и корректирует не симптом, а причину.

Видеоконтроль не заменяет настройщика. Он просто не моргает на тех скоростях, где человек уже вынужден моргать.

Для этикеточного производства это критично. В маленьком формате дефект растра может испортить не только картинку, но и функциональные элементы: штрихкод, QR-код, маркировку, мелкий состав, тонкую выворотку. Если поверх затем идёт холодное тиснение, ламинация или выборочный лак, дефект становится многослойным: сначала нестабильная печать, потом усиление бликом, потом претензия клиента к «дорогому виду», который почему-то выглядит неаккуратно.

Шкалы Fogra, TVI и реальная картина растискивания

Контрольные шкалы Fogra хороши тем, что возвращают разговор из зоны вкуса в зону измерения. Они позволяют отслеживать растискивание, точность приводки, серый баланс, поведение тоновых полей. При тестировании печатных машин на скорости шкала должна стоять не «для вида», а так, чтобы по ней можно было понять динамику: что происходит при разгоне, на стабильном ходе и ближе к верхнему режиму.

TVI — один из главных показателей в этом тесте. Tone Value Increase показывает, насколько фактическая печатная точка увеличилась относительно цифрового значения. На практике это не абстрактный процент, а причина того, почему лицо на рекламном развороте стало тяжелее, зелёный в бренд-зоне ушёл в грязь, а серый фон на упаковке стал плотнее и менее воздушным.

Я предпочитаю оценивать TVI не как отдельную цифру, а как поведение в серии:

• одинаково ли растискивание на первых, средних и поздних листах выборки;
• отличается ли оно по краям и в центре листа или полотна;
• есть ли связь с конкретной секцией;
• меняется ли характер точки при переходе с умеренной скорости на высокую;
• совпадает ли визуальная оценка с измерениями по контрольной шкале.

Если растискивание растёт плавно и предсказуемо, с ним можно работать профилем, давлением, краскоподачей, режимом увлажнения, подбором материала. Если оно скачет, проблема глубже: механика, нестабильная подача, изношенные узлы, температурный режим, некорректная работа головок или секций. Скачущий TVI особенно неприятен для брендов с жёсткими фирменными цветами: сегодня упаковка выглядит «почти в цвет», завтра — уже чужая.

В тесте я бы не ограничивалась одной бумагой или одним материалом, если машина покупается или настраивается под разные задачи. Офсет для коммерческой печати, флексо для самоклеящихся этикеток, цифровая струйная система для коротких персонализированных тиражей — все они по-разному раскрывают дефект. Матовая мелованная бумага покажет одно, глянцевая плёнка другое, металлизированная основа третье. Особенно внимательным нужно быть там, где поверхность сама активно бликирует: на ней нестабильный растр выглядит не просто технической ошибкой, а неопрятной отделкой.

Как я провожу тестовый тираж на печатной машине

Хороший тестовый тираж на печатной машине не должен быть театральным показом. Его задача — создать условия, близкие к реальному заказу, и дать машине возможность проявить характер. Я не люблю тесты, где печатают только удобную картинку: крупные плашки, минимум мелких деталей, спокойные цвета. Для оценки стабильности нужны элементы, которые обнажают слабые места.

В практическом тесте я закладываю несколько групп объектов.

Контрольные элементы

Это шкалы, метки приводки, поля для измерения плотности и TVI, серые балансы, тоновые клинья. Они нужны для прибора и протокола. Без них разговор быстро превращается в «мне кажется».

Визуально сложные зоны

Сюда входят градиенты, нейтральные серые поля, мелкий шрифт, тонкие линии, выворотка, лица, участки с фирменными цветами. Они нужны для глаза. Иногда именно глаз первым видит неприятную фактуру, а прибор затем помогает найти её источник.

Элементы под послепечатную обработку

Если продукция будет ламинироваться, лакироваться, тисниться или высекаться, в тест нужно включить зоны под эти операции. Я часто смотрю на печать именно через будущую отделку: как ляжет лак на плашку, не подчеркнёт ли ламинация полосность, выдержит ли фольга соседство с мелким растром, не станет ли приводка критичной после высечки.

Разгонная серия

Печатать нужно на нескольких скоростях. Условно: спокойный режим, рабочий режим, высокий режим, близкий к верхней границе. Не для того, чтобы доказать рекорд, а чтобы увидеть порог стабильности. Иногда вывод оказывается очень простым: машина прекрасна на рабочей скорости чуть ниже паспортного максимума и начинает терять изящество на пределе. Это не провал. Это честное знание, с которым можно планировать производство.

Сама выборка должна быть распределена по тиражу. Один хороший лист ничего не доказывает. Нужны оттиски из начала, середины, после разгона, после стабилизации, иногда после остановки и повторного запуска. Остановка часто выявляет отдельные проблемы: изменение плотности, следы нестабильной подачи, первые листы с отличающимся балансом.

Где искать причину, если растр «поплыл»

Когда дефект найден, соблазнительно назвать одну причину. Но стабильность растра редко ломается в одной точке. Обычно это цепочка: материал чуть капризнее, машина чуть изношена, давление чуть выше, скорость чуть амбициознее, а контроль чуть позднее. Хороший специалист не гадает, а последовательно отделяет одно от другого.

На офсетной машине я сначала смотрю на механику и повторяемость: появляется ли дефект с периодичностью, связан ли он с секцией, меняется ли при скорости, как ведёт себя приводка по краям листа. Затем — баланс краска/вода, состояние валиков, давление, температура, бумага. Если дефект усиливается именно при разгоне, вибрации и устойчивость подачи становятся главными подозреваемыми.

На цифровой струйной системе первым делом проверяются головки: тест дюз, компенсации, состояние чистки, стабильность капли, калибровка межголовочного совмещения. Затем — режим чернил, материал, праймер, сушка или закрепление. Если точка распадается или появляются сателлиты, один ICC-профиль не спасёт фактуру. Нужно возвращаться к физике выброса и взаимодействию капли с поверхностью.

Во флексографии я смотрю на давление, анилоксы, вязкость, ракель, натяжение полотна, монтаж форм. Избыточное давление часто маскируется под «насыщенную печать», но под лупой это грубое растискивание, потеря тонких деталей и тяжёлая кромка. Для премиальной этикетки такая насыщенность сомнительна: она убивает воздух между элементами и делает дизайн дешевле на ощупь и на взгляд.

Что считать хорошим результатом

Хороший результат — не тот, где машина один раз напечатала эффектный образец. Хороший результат — когда при рабочей скорости растр остаётся повторяемым, TVI контролируемым, приводка спокойной, а визуальная фактура не меняется от листа к листу или по длине полотна. Особенно это важно для заказов с последующей отделкой: выборочный УФ-лак, конгрев, холодное или горячее тиснение, ламинация, высечка требуют устойчивой печатной базы.

Я бы формулировала критерий так: печатная машина пригодна для высокоскоростного коммерческого режима не тогда, когда она достигает максимальной цифры в спецификации, а когда на этой или близкой к ней скорости сохраняет предсказуемую точку. Предсказуемость здесь дороже рекорда. Она позволяет считать тираж, планировать цвет, договариваться с брендом и не сортировать готовую продукцию с неприятным ощущением, что брак растворён внутри партии.

При выборе подрядчика или оборудования я смотрю не на громкость обещаний, а на готовность показать разгонный тест, контрольные шкалы, выборку оттисков и реакцию специалиста на дефект. Сильная типография не боится лупы, денситометра и неудобных полей в макете. Слабая просит оценивать «в целом» и уводит разговор к скорости, цене или свежести машины.

Финальный совет простой: если ваш продукт держится на чистой графике, мелкой типографике, фирменном цвете и дорогой отделке, не принимайте высокую скорость как самостоятельное достоинство. Просите тест стабильности растра именно на производственном режиме. Пусть машина покажет не только мощность, но и дисциплину точки — в этой дисциплине и рождается печать, которая выглядит дороже своей себестоимости.
