Контроль качества этикеток: на что смотреть при согласовании цветопробы и макета

А потом на приёмке выясняется, что дизайнер оставил RGB-заливку, не заложил вылеты, не подготовил белый слой под прозрачную плёнку или забыл про треппинг на стыке двух красок. Машина при этом может быть настроена нормально, печатник — трезв и аккуратен, материал — из той партии, что согласовали. Ошибка уже сидела в файле.

Я не люблю превращать согласование в ритуал с бесконечными подписями, но в этикетке ритуалы часто дешевле героизма. Белая щель по контуру, заплывший мелкий текст, неожиданно «грязный» фирменный цвет, полупрозрачная плашка на прозрачной плёнке — всё это не художественные нюансы. Это производственные дефекты, которые можно увидеть до запуска тиража, если смотреть не только на общую картинку, а на технологию.

Геометрия и вёрстка: вылеты, охранные зоны и подготовка шрифтов

Вылеты под обрез — первое, что я проверяю в любом файле. Не потому что это самый сложный пункт, а потому что он чаще всего кажется очевидным до момента, когда готовая этикетка получает белую нитку по краю.

Для фигурных наклеек на плоттерной резке минимальный рабочий ориентир — 1 мм с каждой стороны. Для этикеток под ротационную вырубку обычно закладывают 1–2 мм, но здесь нельзя жить по усреднённой привычке: точное значение должно сходиться с чертежом конкретного штампа и требованиями типографии. Штамп, материал, направление подачи, допуски резки — всё это влияет на то, сколько запаса нужно оставить.

Ошибка с вылетами выглядит просто: макет на экране красивый, в PDF всё ровно, а после вырубки край фона не доходит до линии реза. На белой бумаге появляется белая полоса, на прозрачной плёнке — кромка без нужной плотности изображения, на металлизированном материале — чужой блеск там, где его не планировали. И спорить потом неприятно всем: заказчик видит брак, типография показывает файл, дизайнер говорит, что «на макете всё было нормально».

Второй параметр — охранная зона. Текст, знак сертификации, штрихкод, мелкие пиктограммы, важная часть логотипа не должны подходить к линии реза ближе чем на 1–2 мм. Для крупной интерьерной наклейки это может казаться избыточной осторожностью, но на рулонной этикетке миллиметр — уже территория риска. Сдвиг вырубки на доли миллиметра визуально почти незаметен на фоне, зато сразу заметен на букве, тонкой рамке или круглом логотипе.

Есть ещё одна неприятная зона — рамки по периметру. Дизайнеры любят тонкую контрастную линию вдоль края этикетки: смотрится аккуратно, собирает композицию. В производстве такая рамка превращается в индикатор любого микросмещения. Если она стоит слишком близко к резу, даже нормальный технологический допуск начинает выглядеть как «криво вырубили». Рамку либо уводят внутрь с запасом, либо честно обсуждают с заказчиком, что идеальной геометрии по всему рулону он не увидит.

Третий пункт — шрифты. Все текстовые элементы перед передачей в печать переводятся в кривые. Без романтики и надежды, что «у всех же есть этот шрифт». Если в файле остаётся живой текст, а у оператора или в пре-пресс-системе нет нужной гарнитуры, включается подстановка. Иногда она заметна сразу: меняется начертание, съезжает межбуквенное расстояние, ломается кириллица. Иногда хуже — замена почти похожа, и ошибку замечают уже на готовой этикетке, когда юридический текст или состав напечатан не тем кеглем.

Но перевод в кривые — финальное действие, а не способ замести следы. После него текст править неудобно и рискованно. Поэтому нормальная последовательность такая: сначала вычитка, сверка состава, адресов, знаков, штрихкода, обязательной маркировки; потом утверждение текста; потом перевод шрифтов в кривые; потом контрольный PDF.

Вылеты и охранные зоны — не «пожелания типографии». Это место, где дизайн встречается с механикой резки, и механика не обязана быть снисходительной.

Технические параметры растра и линий: как избежать пикселизации и заплывания краски

Растровые изображения в макете — фотографии продукта, текстуры, тени, сложные фоны — должны иметь разрешение не ниже 300 dpi при масштабе 1:1. Важно именно «при масштабе 1:1». Файл может называться красиво, весить много и открываться медленно, но если картинку растянули в макете в два раза, эффективное разрешение падает. На мониторе это часто маскируется сглаживанием, а в печати становится рыхлым краем, ступеньками и мутными деталями.

При 200 dpi на мелких элементах дефект уже может быть заметен под лупой, особенно на контрастных границах. При 150 dpi риск становится видимым без профессиональной оптики. Экранные 72 dpi для печатной этикетки — почти всегда сигнал возвращать файл, а не надеяться на «авось пройдёт». Особенно если речь о косметике, пищевой упаковке, фарме, бытовой химии — там покупатель смотрит на мелкие детали ближе, чем дизайнер думает при верстке на большом мониторе.

С векторной графикой проще: логотип, пиктограммы, плашки, линии и текст в кривых не пикселизируются при масштабировании. Но стоит вставить растровую фотографию апельсина, фактуру бумаги или «живую» тень под товаром — и проверка dpi снова становится обязательной.

Минимальная толщина отдельно стоящей линии в одну краску — 0,1 мм. Это рабочий нижний порог, ниже которого начинается гадание на конкретной машине, материале, краске и скорости печати. Линия 0,08 мм может пропасть, может распухнуть, может стать рваной. На глянцевой плёнке край иногда выглядит чище, на впитывающей бумаге или матовом материале краска ведёт себя иначе: растискивание сильнее, линия визуально толстеет, мелкая графика теряет аккуратность.

Для выворотки — светлого текста или линии на тёмном фоне — запас нужен больше: 0,15–0,2 мм. Причина не в капризе препресса. Когда печатается тёмная плашка, тонкий незапечатанный промежуток должен остаться чистым. Если он слишком узкий, краска поджимает его с двух сторон, и белая буква превращается в серое пятно. Особенно опасны тонкие шрифты, мелкий кегль, длинные юридические тексты и отрицательные линии на насыщенной многокрасочной заливке.

Эти значения нельзя назвать универсальным законом для всех производств на свете. У цифровой печати, флексографии, офсета, трафарета и разных материалов есть свои особенности. Но как нижняя граница для типовой самоклеящейся этикетки они работают: если макет не проходит даже эти параметры, обсуждать «премиальное качество» рано.

Отдельно смотрю на штрихкоды и QR-коды. Они любят тишину вокруг себя: достаточный размер, контраст, свободное поле, отсутствие лишнего лака или фактуры, которая мешает сканированию. Формально это не только вопрос печати, но в реальности претензия прилетает к готовой этикетке. Поэтому код надо проверять не после тиража телефоном в коридоре, а до утверждения макета — в том размере и на том фоне, в котором он пойдёт в печать.

Цветовые модели и белая подложка для прозрачных плёнок

Печатный файл должен быть подготовлен в CMYK или в CMYK со смесевыми цветами Pantone, если они предусмотрены технологией и согласованы с типографией. RGB в этикеточном макете — источник сюрпризов. Экранное пространство умеет показывать цвета, которые краска на конкретном материале не воспроизводит. При автоматической конвертации в CMYK цветовой охват сжимается, насыщенность падает, часть оттенков уезжает. И самое неприятное — разные RIP и разные профили могут сделать это по-разному.

Правильнее начинать дизайн в печатной логике, а не переводить его в неё на последнем шаге. Если нужен фирменный цвет — он задаётся не «примерно таким с экрана», а через согласованный CMYK-рецепт или спотовый канал Pantone. Если материал нестандартный — металлизированная плёнка, прозрачная основа, крафт, цветная бумага — цвет надо оценивать с учётом самой основы, а не только по цифровому PDF.

Теперь про белую подложку. На белой непрозрачной самоклейке краска ложится на светлую основу, и макет читается так, как ожидает большинство дизайнеров. На прозрачной плёнке такой основы нет. CMYK-краски не становятся непрозрачной стеной сами по себе: они пропускают свет, взаимодействуют с цветом продукта, стекла, пластика, жидкости или фона за этикеткой. Красная плашка на прозрачной бутылке с янтарной жидкостью и та же плашка на белой подложке — это разные визуальные результаты.

Поэтому в макете для прозрачной плёнки создаётся отдельный слой со спотовым цветом — обычно его называют White, Белила или так, как просит конкретная типография. Это не белая заливка в CMYK и не декоративный объект «для красоты». Это технологический канал, по которому печатается непрозрачная белая краска. Он может идти под всей этикеткой, только под текстом, только под изображением, с небольшим отступом от края цветного объекта или, наоборот, с точным совпадением — решение зависит от дизайна и способа печати.

Если белый слой не задан, типография не обязана угадывать, где заказчик хотел прозрачность, а где плотный цвет. Автоматически «вытащить белила» из CMYK можно только грубо, и на сложных макетах это даёт артефакты: лишние белые ореолы, пропуски под мелкими элементами, грязные края, неправильную прозрачность в окнах и градиентах.

На прозрачной плёнке отсутствие белого слоя в макете — не косметическая ошибка, а технологическое ограничение: без белой подложки краски работают иначе, и цвет начинает зависеть от того, что находится за этикеткой.

На металлизированных материалах логика похожая, только вместо прозрачности вмешивается отражающая основа. Без белил металлик просвечивает через краску, добавляет блеск, меняет температуру оттенка, делает часть палитры более «дорогой», а часть — просто грязной. Иногда это дизайнерский приём, и тогда его надо фиксировать в цветопробе. Но если бренд ждёт чистый белый логотип на серебристой плёнке, белила должны быть отдельным каналом, а не надеждой на плотность CMYK.

Есть ещё один практический момент: белый слой почти всегда требует отдельного согласования по геометрии. Он может быть чуть меньше цветного объекта, чтобы избежать белого ореола при микросмещении, или чуть больше — если нужно гарантированно перекрыть основу. Это решается не на глаз, а вместе с технологом, потому что поведение зависит от машины и материала.

Треппинг и суммарная плотность красок: скрытые риски печатного процесса

Треппинг — это контролируемое наложение цветов на стыке. Его задача простая: спрятать микронесовмещение печатных форм или красочных секций. Если два цвета в макете стоят строго «встык» и между ними нет запаса, любое минимальное смещение открывает щель. На белой бумаге она белая, на прозрачной плёнке — прозрачная, на металлизированной — блестящая. В любом случае глаз цепляется именно за неё.

Ориентир для треппинга в этикеточной печати — около 0,2 мм, но здесь снова важны не абстрактные цифры, а технология. Для мелкой графики, тонких шрифтов, сложных градиентов и контрастных стыков настройки могут отличаться. Где-то треппинг лучше делать вручную в макете, где-то его корректнее отдать профессиональной пре-пресс-системе. Главное — не считать, что RIP всегда поймёт дизайнерскую задумку. Автоматический треппинг хорош на типовых объектах, но может странно повести себя на прозрачностях, тенях, тонких декоративных элементах и сложных наложениях.

Проверяю треппинг не только в режиме просмотра PDF. Нужен вывод сепараций: какие каналы печатаются, где есть наложение, где объект вырубает нижний цвет, где стоит overprint. Особенно внимательно — чёрный мелкий текст. В одних случаях он должен печататься поверх фона, в других неправильный overprint делает его грязным или меняет оттенок подложки. Ошибка не всегда видна в обычном просмотрщике, зато отлично проявляется на печати.

Суммарная плотность красок — Total Ink Limit, или TIL — показывает, сколько краски в сумме ложится на участок изображения. Например, насыщенная тень может состоять не из одного чёрного, а из смеси C, M, Y и K. Если их слишком много, материал получает красочный слой, который не успевает нормально закрепиться или высохнуть.

Для этикеточных материалов часто встречается рабочий диапазон 260–320 %, но конкретный предел задаётся профилем печати, материалом, красками, сушкой, скоростью машины и послепечатной обработкой. На невпитывающей плёнке один сценарий, на бумаге — другой, под ламинацию — третий, под лак — четвёртый. Поэтому TIL нельзя проверять по принципу «у нас всегда так». Его надо сверять с профилем и требованиями производства.

Что даёт превышение суммарной плотности:

• долгое закрепление или высыхание краски — особенно неприятно на рулонных материалах и плотных плашках;
• отмар — перенос изображения с лицевой стороны одного витка рулона на оборотную сторону следующего;
• залипание при намотке — когда рулон ведёт себя не как аккуратный материал, а как липкая многослойная проблема;
• плохая адгезия лака или ламинации — защитный слой не работает как должен, появляются отслоения и следы на сгибах;
• грязный нейтральный цвет — тени и серые области уходят в ненужный оттенок из-за перегруженной смеси.

Проверить TIL можно в RIP или в Adobe Acrobat через просмотр вывода и суммарного покрытия. Если файл показывает перегруженные участки, его лучше вернуть на коррекцию до запуска. Принцип тот же, что и при диагностике узких мест производительности в любом оборудовании с сетевым управлением: выявлять ограничения до запуска, а не после того, как тираж пошёл в брак.

Правила приёмки контрактной цветопробы по стандарту ISO 12647-7

Цветопроба — не «красивая распечатка, чтобы заказчик почувствовал цвет». В нормальном процессе это контрактный ориентир: по нему согласуют ожидание, по нему потом сравнивают тираж, к нему возвращаются при споре. Если цветопроба сделана без контроля и без понятных условий просмотра, она успокаивает нервы, но плохо защищает производство и заказчика.

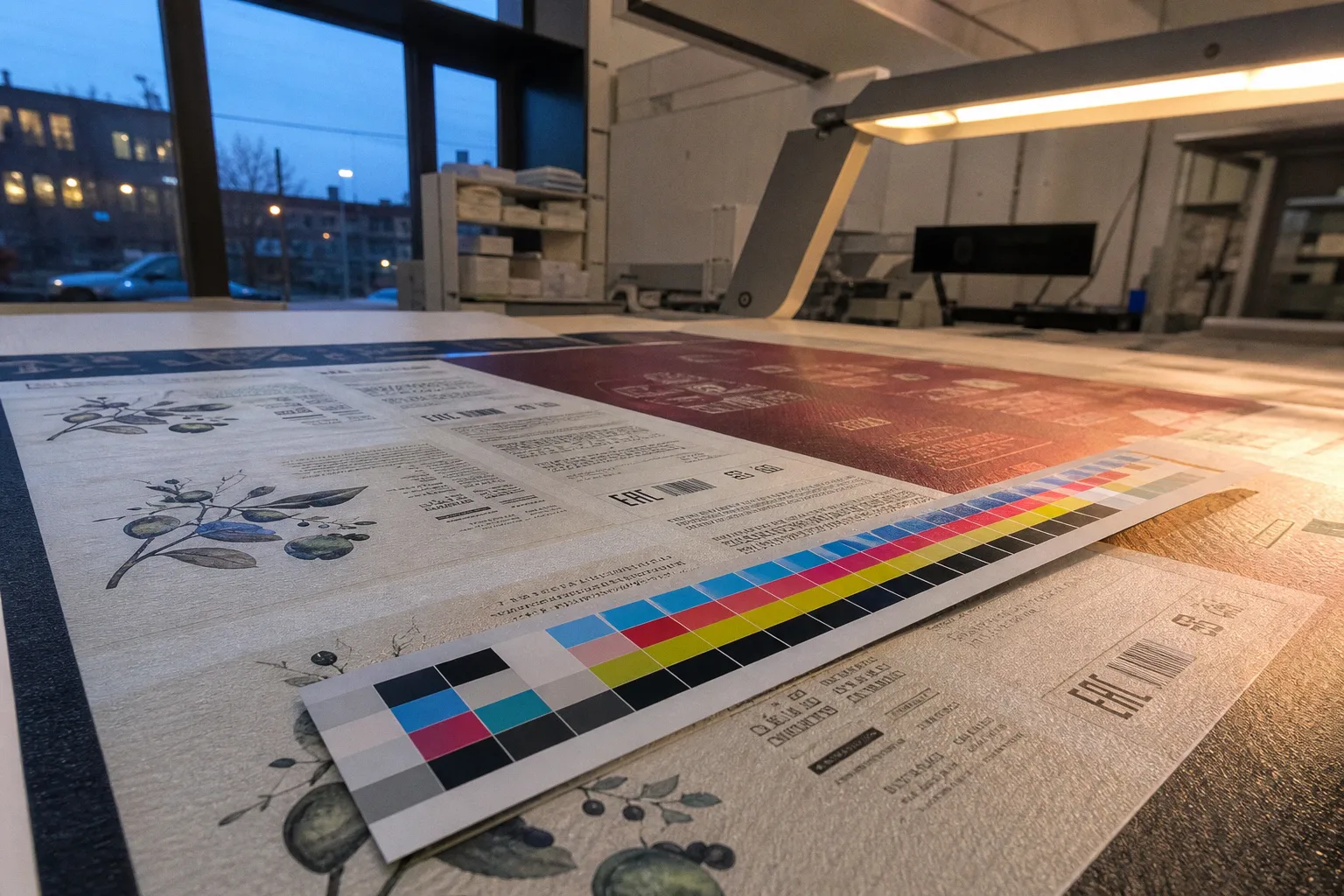

Для контрактной цифровой цветопробы применяют требования ISO 12647-7. Важная часть такой пробы — контрольная шкала, например Ugra/Fogra Media Wedge или сопоставимый медиа-клин, который измеряют спектрофотометром. Сама по себе шкала — ещё не магия. Она нужна, чтобы зафиксировать измеряемое соответствие выбранному печатному условию, профилю, бумаге или материалу, а также используемой методике расчёта цветового различия.

И вот здесь стоит быть аккуратным с популярными «универсальными» допусками ΔE. Нельзя просто написать на полях: «до трёх нормально, выше пяти брак» — и считать это стандартом для всех случаев. Допустимые отклонения зависят от версии стандарта, типа шкалы, выбранного профиля, условий измерения, формулы расчёта ΔE и того, что именно сравнивается: среднее значение, максимум по патчам, серый баланс, первичные цвета или фирменный spot. Для брендовых цветов заказчик и типография могут отдельно согласовать более строгие внутренние допуски, но они должны быть прописаны в задании или протоколе, а не взяты из воздуха.

Как выглядит нормальная приёмка цветопробы на практике:

1. На пробе есть контрольная шкала, а не только изображение этикетки.

2. Указаны профиль, печатное условие, материал или имитация материала, дата вывода.

3. Шкала измерена спектрофотометром, результаты внесены в протокол.

4. В протоколе видно, прошла ли проба проверку по выбранной методике.

5. Визуальная оценка проводится при стандартизированном освещении, а не под первой попавшейся офисной лампой.

6. Макет на пробе сверяется не только по цвету, но и по содержанию: текст, штрихкоды, белила, вылеты, треппинг, выворотки.

Условия просмотра — отдельная дисциплина. Для оценки цвета используют стандартизированное освещение D50, близкое к 5000 K, в соответствии с требованиями ISO 3664. Обычная переговорка с тёплыми светильниками или холодным офисным светом меняет восприятие. Жёлтые оттенки могут казаться грязнее, синие — фиолетовее, нейтральные серые — теплее или зеленее. Два человека могут спорить о цвете, хотя на самом деле спорят о лампе.

Инструментальный контроль не отменяет глаза. Он просто ставит глаз на место. Спектрофотометр отвечает на вопрос, соответствует ли проба выбранным условиям. Визуальная оценка помогает увидеть композиционные и технологические вещи: не провалились ли тени, читается ли мелкий текст, не слишком ли агрессивно выглядит белая подложка, не потерялся ли объём на прозрачной плёнке. Но «мне кажется, цвет чуть не тот» без условий просмотра и протокола — слабая основа для рекламации.

Контрактная цветопроба без контрольной шкалы и протокола измерений — это полезная визуализация, но не полноценный производственный эталон.

Если типография присылает цветопробу без шкалы, я прошу повторить вывод или отдельно предоставить измеряемый proof. Если у заказчика нет спектрофотометра, это не катастрофа: типография может дать протокол со своей стороны. Важно, чтобы в документах было понятно, что именно измеряли, по какой методике и к какому условию приводили результат. Иначе при споре все возвращаются к вкусовщине: «у нас на мониторе было ярче».

Порядок проверки перед запуском тиража

Я прохожу эти пункты каждый раз, даже если макет делал опытный дизайнер, а заказчик печатает такую этикетку не первый год. Повторные тиражи тоже не защищены от ошибок: поменяли состав, добавили пиктограмму, обновили логотип, подставили новую фотографию — и старый уверенный файл уже не такой старый.

1. Формат и цветовое пространство. Файл подготовлен в CMYK или CMYK + согласованные spot-цвета. RGB и LAB не должны оставаться в печатных объектах.

2. Размер и линия реза. Формат этикетки соответствует заданию, контур вырубки вынесен отдельным техническим цветом или слоем, не смешан с печатной графикой.

3. Вылеты. Фон и элементы навылет уходят за линию реза на 1–2 мм или на величину, указанную типографией по конкретному штампу.

4. Охранные зоны. Текст, логотип, маркировка, штрихкоды и важные декоративные элементы не стоят вплотную к резу.

5. Шрифты. После финальной вычитки текст переведён в кривые, а исходный редактируемый файл сохранён отдельно.

6. Растр. Все изображения имеют эффективное разрешение от 300 dpi при фактическом размере в макете.

7. Линии и выворотки. Тонкие элементы не уходят ниже технологического минимума; выворотка не набрана слишком мелко и тонко.

8. Белая подложка. Для прозрачных и металлизированных материалов создан отдельный spot-канал белил, его геометрия согласована с технологом.

9. Overprint и треппинг. Сепарации просмотрены, наложения цветов осознанные, на стыках нет риска белой щели.

10. Суммарная плотность красок. TIL соответствует профилю и ограничениям материала, перегруженные тени и плашки исправлены.

11. Цветопроба. Проба изготовлена как контрактная, содержит контрольную шкалу, имеет протокол измерений и просмотрена при нормированных условиях.

12. Содержательная сверка. До подписи ещё раз проверены состав, адреса, знаки, штрихкоды, языковые версии, артикулы и переменные данные, если они есть.

Последний пункт кажется не про печать, но он часто самый болезненный. Типография может идеально воспроизвести неправильный текст. Машина не знает, что в составе пропущен аллерген, а в адресе склада переставлены цифры. Поэтому техническая проверка макета этикетки перед печатью тиража всегда идёт рядом с редакторской и юридической вычиткой.

Согласование цветопробы перед тиражом и требования к макету самоклеящейся этикетки — не бюрократический способ замедлить запуск. Это защита денег, сроков и отношений между заказчиком, дизайнером и типографией. Чем раньше ошибка названа своим именем — RGB, нет вылета, нет белил, перегружен TIL, не проходит proof, — тем дешевле она исправляется. После запуска тиража эти же слова звучат уже как объяснение брака, а не как рабочая правка.
