Контроль макета перед отправкой в типографию: цветопроба, лак и вырубка

На одной коробке это почти незаметно, в стопке из тысячи штук — бросается в глаза сразу. Типография разводит руками: макет был утверждён, файл передан как есть. А вы стоите и считаете, сколько ушло в перепечатку.

Этот сценарий повторяется чаще, чем хочется признавать, и причина почти всегда одна: в файле не были выставлены параметры, без которых послепечатная отделка превращается в лотерею. Вылеты под обрез, безопасные зоны, корректно заданные слои лака и вырубки, физическая цветопроба как единственный бесспорный эталон — всё это проверяется не «когда уже отправляем», а ещё на этапе вёрстки. Если пропущен хотя бы один пункт, брак уже заложен в файл, и никакое мастерство печатника его не исправит.

Контроль макета перед печатью — это не бюрократическая привычка препресса и не попытка типографии снять с себя ответственность. Это момент, когда дизайн перестаёт быть картинкой на экране и становится производственным заданием: с допусками, материалом, резом, лаком, штанцформой и живой бумагой, которая ведёт себя не так послушно, как артборд в Illustrator.

Геометрия макета: вылеты, безопасные зоны и компенсация погрешностей реза

Любой лист, попадающий в резальную машину, не режется идеально. Существует технологический допуск — погрешность, которую невозможно устранить одной настройкой оборудования. Она складывается из микросмещения стопы в прижимах, люфта ножа, поведения бумаги после печати, влажности, плотности материала и даже направления волокон. Задача дизайнера — не бороться с этой погрешностью, а заложить в макет компенсацию.

Вылеты под обрез — это зона за пределами формата готового изделия, которая будет срезана. Для офсетной печати рабочий вылет обычно составляет 2–3 мм с каждой стороны. Для цифровой печати я предпочитаю закладывать 3–4 мм: цифровые машины, особенно на тонких листах и небольших тиражах с последующей ручной или полуавтоматической резкой, дают больший разброс позиционирования.

Если фон, паттерн или изображение уходят «в ноль» — до самого края готового изделия, — они должны продолжаться на всю ширину вылета. Не до линии реза, не «примерно туда», а именно наружу, за формат. Белая полоска по кромке коробки, бирки или вкладыша — самый распространённый брак, который видит заказчик. И один из самых обидных, потому что предотвращается за несколько секунд на этапе вёрстки.

Безопасная зона — это внутренний отступ от линии реза или вырубки, внутри которого должны находиться все значимые элементы: текст, логотипы, штрихкоды, пиктограммы, мелкие декоративные детали. Минимальный отступ от линии реза — 3 мм. Если изделие проходит через вырубку, я увеличиваю его до 5 мм: штанцформа даёт бо́льшую погрешность, чем резальный нож, особенно на мягких картонах и сложных контурах.

Почему именно 3 мм? Потому что при стандартном допуске реза даже при неблагоприятном стечении обстоятельств элемент остаётся внутри видимой зоны. Если отступ меньше, тонкая рамка может стать неравномерной, логотип — визуально «уехать» к краю, а мелкий текст — оказаться слишком близко к ножу. Формально его, может быть, и не срежет. Но изделие уже будет выглядеть неряшливо.

Макет, в котором нет вылетов или они меньше 2 мм, — это не макет, а лотерейный билет. Типография может его напечатать, но никто не гарантирует, что результат будет выглядеть так, как вы его утвердили.

Рабочие размеры: без романтики

Биговка — это вдавленная канавка, по которой изделие сгибается. В макете её обозначают отдельной векторной линией и отдельным плашечным цветом. Если передать биговку «на словах» в письме или положить её в общий слой с графикой, оператор может её пропустить, неверно интерпретировать или сместить при подготовке формы.

У коробок и папок геометрия особенно коварна. На плоской развёртке всё выглядит строго: клапаны сходятся, замок закрывается, текст стоит ровно. Но после вырубки, биговки и сборки вступает в игру толщина материала. Линия сгиба имеет физическую ширину, картон не складывается как математическая плоскость, а внутренние и внешние стороны сгиба проходят разный путь. Поэтому элементы, которые должны визуально совпасть на собранном изделии, нельзя просто «приставить» друг к другу в макете. Их нужно проверять на развёртке с учётом биговки и реальной сборки.

Особенно внимательно я смотрю на три зоны:

• места, где фон переходит с одной панели коробки на другую;
• тонкие рамки вдоль краёв клапанов;
• логотипы и надписи, расположенные рядом с линиями сгиба.

Тонкая рамка по периметру упаковки — любимый приём дизайнеров и вечная боль производства. На экране она выглядит аккуратно. На готовой коробке любое смещение реза или вырубки сразу превращает её в линейку, по которой видно всё: где нож ушёл на долю миллиметра, где картон повело, где клапан сел не идеально. Если рамка не является принципиальной частью фирменного стиля, я бы десять раз подумал, прежде чем вести её близко к краю.

Цветопередача и роль физической цветопробы как эталона

Здесь начну с тезиса, который многим неприятен, но он бесспорен: экранная цветопроба не является эталоном. Даже на профессиональном калиброванном мониторе. Даже если выставлен правильный ICC-профиль. Даже если дизайнер привык к своему экрану и «видит цвет».

Монитор работает в аддитивной модели RGB, бумага — в субтрактивной CMYK. Это разные физические принципы формирования цвета, и между ними нет идеального взаимно-однозначного соответствия. Монитор излучает свет, бумага отражает. Экранная картинка живёт в подсветке, оттиск — в конкретной бумаге, краске, линиатуре, лаке и освещении. Один и тот же файл на экране и на листе будет выглядеть по-разному, и это не ошибка оборудования, а нормальное свойство двух сред.

Единственный технологический эталон, который типография может принять как основание для разговора о цвете, — это физическая цветопроба. Она выводится на калиброванном устройстве с профилем, максимально приближенным к условиям конкретной печати. После утверждения заказчиком цветопроба становится ориентиром: печатник сверяет с ней оттиск, а не с картинкой в мессенджере и не с PDF на ноутбуке менеджера.

Проверка цветопробы перед тиражом нужна не только для «попали — не попали». Она часто выявляет вещи, которые на экране выглядят невинно:

• серый фон внезапно уходит в зелень или красноту;
• тёмная плашка теряет детали в тенях;
• фирменный цвет на немелованной бумаге становится заметно спокойнее;
• фотография еды или косметики выглядит менее «сочной», чем в RGB;
• мелкий белый текст на цветной плашке начинает забиваться.

Без цветопробы претензии по цвету превращаются в спор вкусов. С цветопробой разговор становится предметным: вот утверждённый образец, вот тиражный оттиск, вот расхождение.

Профили и конвертация: где обычно ломается цвет

Для подготовки файла к печати на мелованной бумаге часто используют профиль ISOcoated_v2_300_eci. Для немелованной — PSO_Uncoated_ISO12647_eci. Конвертация в CMYK должна происходить осознанно, с подходящим профилем, а не через случайный Generic CMYK или настройки, которые остались в программе после предыдущего проекта.

Самая неприятная ошибка — оставить в файле RGB-изображения и рассчитывать, что «типография сама переведёт». Да, переведёт. Но результат будет зависеть от настроек RIP, профиля вывода и конкретного производственного процесса. То, что дизайнер видел как глубокий синий или яркий неоновый зелёный, в CMYK может стать более грязным и спокойным. Не потому что типография «испортила цвет», а потому что часть RGB-диапазона физически не воспроизводится обычной триадной печатью.

Отдельный разговор — сумма красок. Если в тёмных областях файла заложено слишком много CMYK-компонентов, на оттиске могут появиться проблемы: медленная сушка, отмарывание, грязные тени, сложности при ламинации или лакировании. Поэтому контроль макета перед печатью всегда включает просмотр цветоделений, а не только красивый общий preview.

В палитре Separations Preview или аналогичном инструменте нужно смотреть, из чего реально состоит цвет. Чёрная плашка, собранная как 100% K, и насыщенный чёрный с добавлением CMY — это разные вещи. Для крупной плашки может понадобиться глубокий составной чёрный, для мелкого текста — только 100% K. Если мелкий текст собран из четырёх красок, малейшее несовмещение даст цветную бахрому по краям букв.

Технология выборочного лака: Spot Color, Overprint и ограничения по толщине линий

Выборочное лакирование — один из самых эффектных и одновременно самых капризных видов отделки. Лак создаёт глянцевый, матовый или текстурный контраст на отдельных участках: логотип блестит, фон остаётся спокойным, узор проявляется только под углом, упаковка начинает работать не только цветом, но и светом. Визуальный эффект сильный. Но только если файл подготовлен без двусмысленностей.

Ошибки позиционирования УФ-лака в макете почти всегда рождаются не на машине, а в файле. Лак положили не на отдельный слой. Назвали плашку как случайный Pantone. Не включили Overprint. Нарисовали лак поверх изображения обычным CMYK-цветом. Сделали линию слишком тонкой. Подвели лак вплотную к биговке. На экране всё выглядело нарядно, а в производстве превратилось в набор нерешённых вопросов.

Как задавать лак в макете

Элементы, которые должны покрываться лаком, выносятся на отдельный слой и заливаются плашечным цветом со 100% заливкой. Имя плашки должно однозначно говорить, что это технологический слой: например, UV_Lacquer, Spot_UV, Selective_Varnish. Не Pantone 123 C, не New Color Swatch 1, не «синий для лака». Оператор препресса не должен гадать, что имел в виду дизайнер.

Критически важно назначить плашечному цвету лака атрибут Overprint. Без него RIP может интерпретировать лаковую форму как объект, который выбивает нижележащее изображение. В результате вместо лака поверх печати можно получить выворотку или пустую область там, где должна была быть отделка. Это одна из тех ошибок, которые в PDF без включённого просмотра наложений легко не заметить.

Плашечный цвет без Overprint — это не слой лака, а потенциальная дыра в изображении. Проверка наложений занимает меньше минуты, перепечатка — несравнимо дороже.

Ещё один нюанс: лаковая форма должна быть согласована с допусками совмещения. Если лак должен лечь точно по краю напечатанного элемента, есть риск, что на части тиража появится видимое смещение. Поэтому для некоторых задач лак слегка уменьшают или увеличивают относительно печатного объекта — в зависимости от того, что визуально безопаснее. Универсального правила нет: тонкая глянцевая обводка вокруг логотипа и крупная лаковая плашка по фону ведут себя по-разному.

Ограничения по толщине линий

Лак наносится через трафарет, форму или вал, и у каждого способа есть физическое ограничение по минимальной толщине элемента. Тонкая линия, которая прекрасно выглядит на мониторе, в лаке может оборваться, расплыться или стать неровной.

В практической подготовке я держу в голове такие минимумы:

• трафаретный УФ-лак — линия не тоньше 0,5 мм;
• глиттерный лак — не тоньше 1 мм, потому что наполнитель требует ширины;
• мелкие шрифты light/thin лучше не лакировать, если они не укрупнены и не проверены на пробе;
• мелкий декоративный орнамент нужно упрощать: лак не обязан повторять каждую волосковую линию печатной графики.

Если хочется покрыть лаком тонкий шрифт, лучше честно спросить себя: эффект будет виден или мы просто добавляем риск? Выборочный лак хорошо работает на уверенных формах — логотипах, крупных паттернах, плашках, знаках, больших заголовках. На микродеталях он часто не усиливает дизайн, а выдаёт технологический предел.

Отступ от линий сгиба

Выборочный лак не должен подходить вплотную к биговке и фальцу. При сгибании покрытие испытывает напряжение, может трескаться и давать неприятную сетку микротрещин. Минимальный безопасный отступ — около 2 мм от линии сгиба. Для изделий, которые активно открываются и закрываются, разумнее закладывать 3–4 мм.

На упаковке это особенно важно для клапанов, крышек, корешков, подвесов и мест, где покупатель будет постоянно трогать изделие руками. Лак в таких зонах должен быть не только красивым, но и живучим. Глянец, который красиво смотрится на плоской развёртке, но трескается после первой сборки, — плохая сделка.

Подготовка контуров вырубки: векторные стандарты и работа со штанцформами

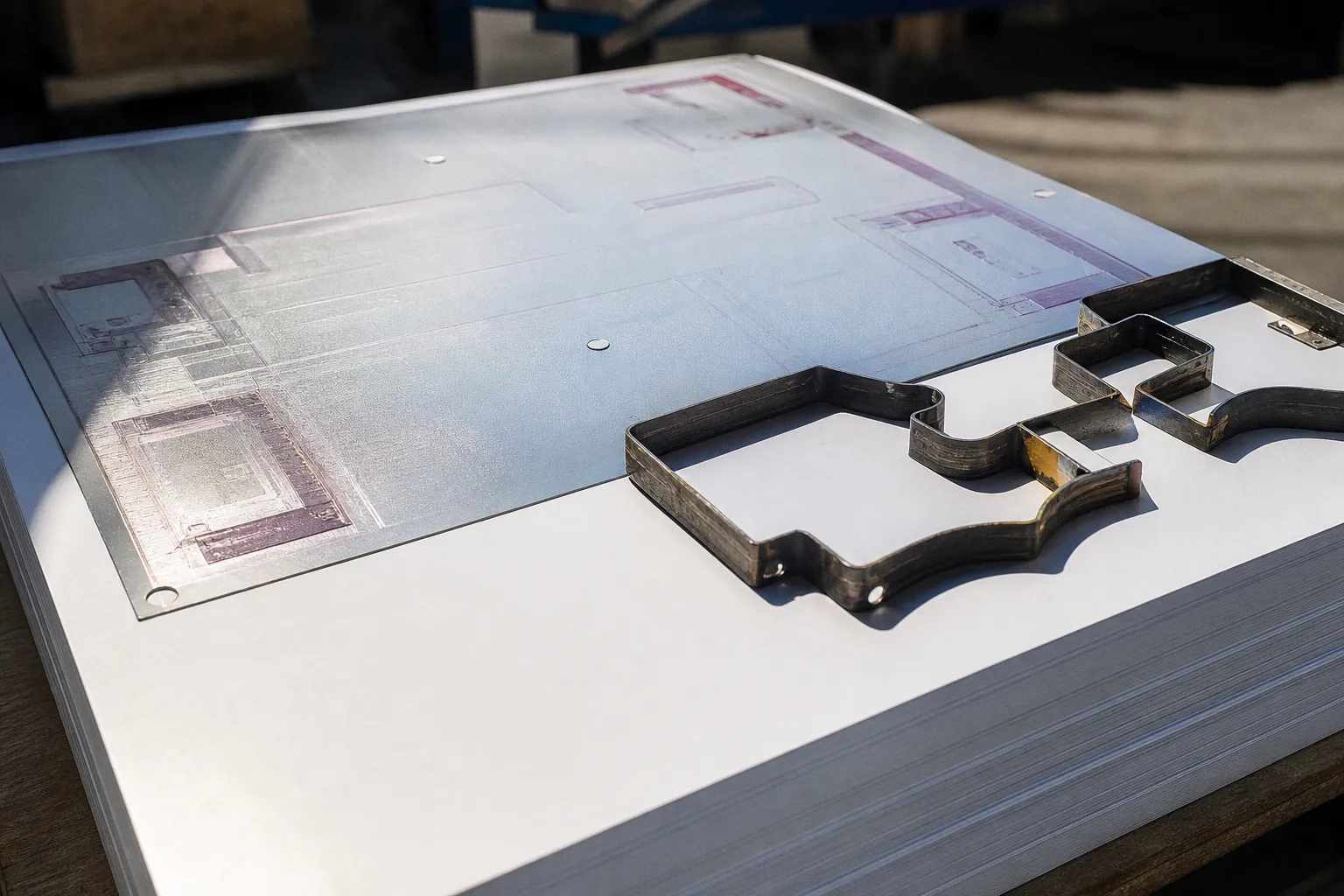

Вырубка — это вырезание изделия по сложному контуру с помощью штанцформы. Штанцформа — металлический инструмент с ножами, биговальными линейками и другими элементами, которые повторяют конструкцию будущего изделия. Это уже не «картинка», а производственная оснастка. И макет должен говорить с производством на понятном языке.

Контур вырубки в файле — это замкнутые векторные линии, окрашенные в отдельный плашечный цвет, например Die_Cut, с включённым Overprint. Контур размещается на отдельном слое или отдельной странице — так, чтобы препресс мог без гаданий отделить печатную графику от технологической информации.

Подготовка макета к вырубке и лаку требует дисциплины слоёв. Один слой — печать. Отдельный — лак. Отдельный — вырубка. Отдельный — биговка, если это нужно производству. Да, в простом PDF это выглядит избыточно. Но на стороне типографии такой порядок экономит время и снижает риск, что технологическая линия случайно уйдёт в печать или, наоборот, потеряется при обработке.

Что нельзя делать с контуром вырубки

• Растрировать контур. Растровое изображение невозможно точно превратить в нож. Контур должен оставаться редактируемым вектором.
• Оставлять открытые линии там, где нужен замкнутый контур. Нож должен понимать, где начинается и заканчивается рез. Разрывы создают неопределённость.
• Перегружать кривые лишними узлами. Каждый лишний узел — потенциальная проблема при изготовлении инструмента. Контур должен быть достаточно точным, но не истерически подробным.
• Задавать технологический контур обычным CMYK-цветом. Для вырубки нужен отдельный Spot Color, а не красная линия «для наглядности».
• Смешивать вырубку с дизайном на одном слое. Это удобство на пять минут и риск на всё производство.
• Использовать эффекты вместо геометрии. Обводки, прозрачности, тени, appearance-эффекты нужно разворачивать и проверять. Штанцформа не читает дизайнерские намерения, она читает контур.

Толщина линии контура в макете — отдельная тема. В производственном смысле линия вырубки обозначает положение ножа, а не ширину разреза. Поэтому её не надо превращать в толстую декоративную обводку. Обычно достаточно тонкой векторной линии, главное — чтобы она была однозначно задана плашечным цветом и не участвовала в печати как графический элемент.

Безопасные зоны для вырубки

Для вырубки безопасная зона больше, чем для обычного реза: минимум 5 мм от линии контура. Особенно осторожно нужно работать с мягкими, рыхлыми и толстыми картонами, а также с формами, где много узких перемычек, острых углов и мелких выступов.

Если логотип расположен слишком близко к линии вырубки, на части тиража он может оказаться визуально срезанным или «прижатым» к краю. Если рядом с контуром стоит мелкий текст, он будет выглядеть тревожно даже при формально допустимом резе. Полиграфия вообще не любит элементы, которые держатся на честном слове и половине миллиметра.

У сложной упаковки я всегда прошу делать макетный образец или хотя бы проверочную сборку из плотной бумаги. Не для красоты презентации, а чтобы увидеть механику: закрывается ли замок, не перекрывает ли клапан важный текст, не попадает ли лак на сгиб, не оказывается ли штрихкод на зоне деформации. На развёртке эти ошибки часто выглядят абстрактно. В руках — сразу понятно, где проблема.

Критический препресс: сумма красок, растры и финальный контроль файла

Я не люблю чек-листы как жанр — они часто превращают живой процесс в формальность. Но в препрессе формальность спасает деньги. Перед отправкой файла в типографию я прохожу не по «ощущению, что всё готово», а по конкретным техническим признакам. И да, каждый раз находятся мелочи, которые на общем экране были незаметны.

Первое — цветовое пространство. Все печатные элементы должны быть в CMYK или в корректно заданных плашечных цветах, если речь о Pantone, лаке, фольге, вырубке и других технологических формах. RGB-объекты в печатном PDF — это отложенный сюрприз. Иногда он проходит незаметно, иногда ломает цвет самым неприятным образом.

Второе — разрешение растровых изображений. Рабочий минимум для качественной печати — 300 dpi в масштабе 1:1. Важно смотреть не исходный файл на диске, а фактическое разрешение в макете. Если изображение растянуто на 200%, его эффективное разрешение падает вдвое. На экране оно ещё может выглядеть терпимо, на печати появится мягкость, рыхлость деталей и неприятная «цифровая» фактура.

Третье — сумма красок. В тёмных участках нужно проверять Total Ink Limit, особенно если файл собирался из разных источников: фотографии, векторные плашки, экспортированные PDF, старые логотипы. Слишком тяжёлая красочная нагрузка может испортить не только печать, но и последующую отделку. Ламинация, лак, фальцовка и рез не любят сырой, перегруженный оттиск.

Четвёртое — наложения и прозрачности. Overprint Preview должен быть включён, иначе вы смотрите не на то, что будет интерпретировать RIP. Особенно это касается белых объектов, плашечных цветов, лака, вырубки и мелких чёрных элементов. Белый объект с включённым Overprint — классическая ловушка: на экране он есть, на печати может исчезнуть.

Пятое — шрифты. Их либо встраивают в PDF, либо переводят в кривые там, где это оправдано производством. Я не сторонник бездумного перевода всего текста в кривые на ранних этапах: потом невозможно нормально внести правку. Но финальный файл, уходящий в типографию, должен быть самодостаточным. Открыть его на другой машине — и получить тот же результат.

Шестое — соответствие PDF требованиям типографии. У разных производств могут быть свои настройки PDF/X, требования к слоям, меткам, вылетам, профилям и именам плашечных цветов. Это не каприз. Если типография просит назвать лак определённым образом или вынести вырубку на отдельную страницу, проще сделать так, чем потом объяснять, почему технологический слой не считался автоматически.

В компактном виде мой финальный просмотр выглядит так:

1. Проверяю формат страницы и наличие вылетов со всех сторон.

2. Смотрю, продолжаются ли фоны и изображения за линию реза.

3. Оцениваю безопасные зоны для текста, логотипов, штрихкодов и служебной информации.

4. Включаю просмотр цветоделений и проверяю CMYK, плашки, сумму красок.

5. Проверяю разрешение растров в фактическом масштабе.

6. Включаю Overprint Preview и смотрю лак, вырубку, белые объекты, мелкий чёрный текст.

7. Проверяю, что лак и вырубка заданы отдельными Spot Color, а не обычными CMYK-линиями.

8. Смотрю минимальную толщину лаковых элементов и их отступ от биговки.

9. Проверяю замкнутость и чистоту векторных контуров вырубки.

10. Убеждаюсь, что физическая цветопроба заказана, получена и утверждена до запуска тиража.

Этот список не заменяет опыт. Он просто не даёт опыту расслабиться.

Типография тоже часть макета

Последний важный пункт — выбор подрядчика. Даже идеально подготовленный файл можно испортить на производстве, если в типографии нет культуры препресса. И наоборот: сильный препресс часто спасает макеты, в которых заказчик или дизайнер пропустили опасную мелочь.

Спрашивайте, как именно типография проверяет входящие файлы. Если ответ звучит как «мы просто открываем и печатаем», это плохой знак. Нормальное производство проводит автоматическую и ручную проверку. Автоматическая ловит очевидные технические ошибки: отсутствие вылетов, RGB-элементы, низкое разрешение, проблемы со шрифтами. Ручная проверяет то, что машина не всегда понимает правильно: логику слоёв, назначение плашек, Overprint, вырубку, лак, соответствие отделки реальному материалу.

Уточняйте, как выводится цветопроба и на каком этапе она утверждается. Если вам говорят, что «цветопроба не нужна, у нас всё настроено», это не всегда признак уверенности. Иногда это означает, что при расхождении цвета у вас не будет ни эталона, ни спокойного разговора. Для простых внутренних материалов это может быть допустимо. Для упаковки, этикетки, премиальной полиграфии и фирменных цветов — риск слишком дорогой.

Ещё полезно спросить, кто смотрит файл перед запуском: менеджер, дизайнер, препресс-инженер или печатник. Менеджер может быть прекрасным коммуникатором, но он не обязан видеть ошибку Overprint в лаковой форме. Дизайнер может красиво собрать макет, но не знать ограничений конкретной штанцформы. Хороший препресс — это отдельная компетенция, и она стоит того, чтобы о ней спрашивать до оплаты тиража.

Финальная ответственность всё равно остаётся на том, кто утверждает макет. Не на абстрактной «типографии», не на дизайнере, не на логисте. Если вы подписали файл в работу, значит, согласились с тем, как он устроен. Поэтому перед отправкой стоит открыть PDF не бегло, не в почте, не на телефоне, а как производственный документ: с вылетами, слоями, цветоделениями, наложениями и пониманием, что дальше файл попадёт не в презентацию, а в машину.

Полиграфия не прощает «чуть-чуть». Полмиллиметра смещения лака, два миллиметра недостающего вылета, случайный RGB в фотографии, незамкнутый контур вырубки — всё это мелочи только до запуска тиража. После запуска они становятся коробками, этикетками, папками и вкладышами, которые уже нельзя уговорить выглядеть иначе.
