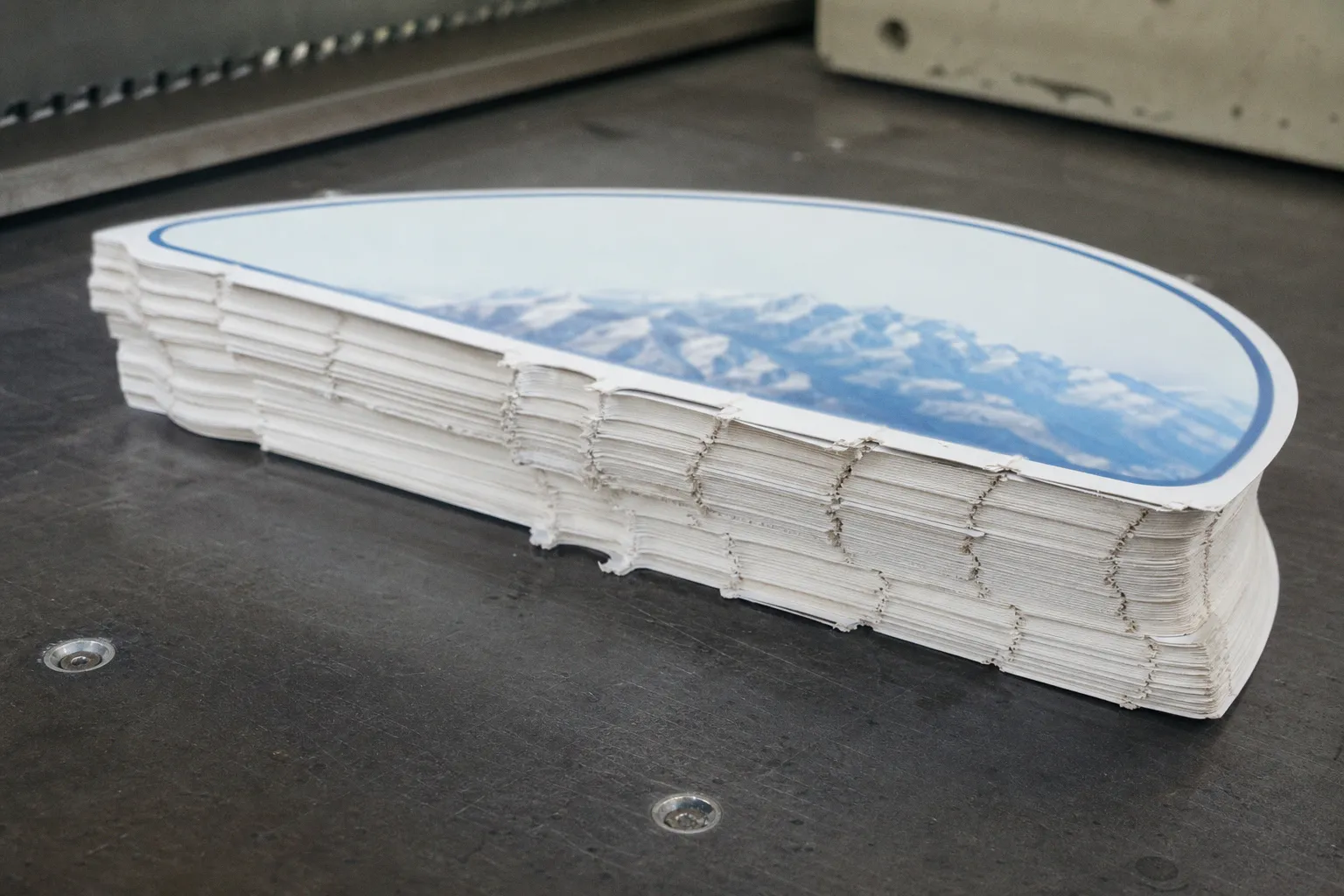

Вырубка тестового тиража: тест на дефекты и его результаты

Почти ювелирная. Мелованный слой поднялся, картон обнажил волокнистую фактуру, и крышка при сборке уже не сложится ровно — будет щель на стыке, на которую покупатель посмотрит с недоверием, а конкурент — с профессиональным интересом. Этот дефект не появился на печати и не пришёл из ламинации. Он случился на участке вырубки, и его можно было поймать заранее — на тестовом тираже, если знать, куда смотреть и какие инструменты доставать из ящика.

Тестовый тираж вырубки упаковки — это не формальность и не страховка от несговорчивого заказчика. Это управляемый эксперимент, в котором проверяется сразу несколько гипотез о поведении конкретного картона, конкретной штанцформы и конкретного оператора. Его задача — выявить дефекты, которые проявятся только при определённом сочетании толщины материала, направления волокон и геометрии реза, и скорректировать их до запуска основного тиража. Ниже — разбор того, как устроена эта проверка и что именно она показывает.

Механика приладки: как настраивается давление режущих линеек

Штанцформа — это не просто «нож по контуру». Это тонкая инженерная конструкция, в которой режущие линейки разной высоты работают по картону разной толщины и плотности, и каждая зона контура должна продавливать материал ровно на свою глубину: не больше и не меньше. Если давление избыточно — картон начнёт «лохматиться» на кромке, появятся заусенцы, поднимутся волокна, на мелованном слое проступят белые надломы. Если давление недостаточно — линейка не прорежет материал до конца, и готовая коробка не выбьется из листа: придётся выламывать вручную, нарушая геометрию.

Приладка (или приправка, в профессиональной лексике — make-ready) — это процедура локальной регулировки давления по зонам штанцформы. На участки, где режущая линейка режет слишком глубоко или слишком слабо, подкладываются приправочные ленты — бумажные или металлические полоски определённой толщины. Диапазон этих лент узкий и точный: от 0,025 до 0,10 мм с шагом 0,03, 0,05, 0,08 мм (80 мкм). Этой разницы достаточно, чтобы выровнять давление по всей площади штампа, и недостаточно, чтобы повлиять на общую геометрию реза.

Хорошая приладка не «вытягивает» слабый штамп — она обнаруживает, что штамп изначально был неравномерным, и компенсирует это точечно.

Длина приладочного материала, по устоявшейся практике, составляет 10–20 метров на сторону. Этого достаточно, чтобы оператор успел «прочувствовать» поведение каждой зоны: где картон начинает пружинить, где линейка входит с хрустом, где кромка получается ровной. После приладки тестовый лист вырубается, осматривается, замеряется — и только тогда штамп допускается к основному тиражу. Пропускать этот этап — значит признаваться заранее, что процент брака в тираже будет плавать в зависимости от влажности воздуха в цехе.

Диагностика биговки: почему мелованный слой трескается

Биговка — самая уязвимая зона любой картонной упаковки. Именно здесь заканчивается эстетика печати и начинается механика: материал сгибается под углом, иногда до 180°, и мелованный слой, на который нанесена половина визуальной добавленной стоимости продукта, испытывает максимальное растяжение. Трещина на сгибе — это не косметика и не «так картон себя ведёт». Это инженерная ошибка, у которой есть конкретные причины.

Первая причина — пересушенность материала. Картон, долго пролежавший в тёплом складском помещении, теряет внутреннюю влагу, волокна становятся хрупкими, и при биговке мелованный слой рвётся раньше, чем успевает прогнуться. Вторая — неверное направление сгиба. Картон имеет волокнистую структуру, и сгибать его всегда желательно вдоль направления волокон, а не поперёк: в поперечном направлении волокна работают как застёжка-молния, и при приложении усилия расслаиваются. Третья причина, самая частая на практике, — несоответствие геометрии биговального канала плотности картона.

Канал биговки — это углубление в контрматрице (матрице), в которое вдавливается биговальная линейка штанцформы. Глубина этого канала должна быть рассчитана под конкретную толщину и плотность материала. По стандарту ISO, картоном считается бумажный материал плотностью более 224 г/м². Для каждого диапазона плотности — своя глубина канала, и подобрать её «на глаз» опытного мастера можно, но проверить на тестовом тираже — обязательно.

Если крышка коробки трескается на сгибе — это значит, что приладка биговки прошла мимо внимания.

Когда канал слишком мелкий, биговальная линейка продавливает материал на недостаточную глубину, складка получается с острым ребром, и при сгибании мелованный слой разрывается с внешней стороны. Когда канал слишком глубокий — картон «проваливается», складка выглядит вялой, коробка теряет жёсткость. Идеальная биговка даёт чистый, ровный изгиб с едва заметным контрольным «гребнем» на оборотной стороне — без трещин, без расслоений, без побеления мелованного слоя.

Для калибровки биговки на плотных мелованных картонах применяются пертинаксовые матрицы — матрицы на основе твёрдого фенольного композита, который держит форму канала и не «заминается» под давлением. Их использование — один из признаков того, что подрядчик работает с упаковкой серьёзно.

Точность приводки и геометрия вырубного контура

Даже безупречно настроенная линейка не спасёт тираж, если контур вырубки не совмещён с печатью. Ошибка приводки — это смещение реза относительно напечатанного изображения: в один миллиметр текст «уезжает» за край коробки, изображение разрезается пополам, логотип оказывается наполовину на корпусе, наполовину на клапане. На премиальной упаковке, где типографика и графика работают как единый визуальный ансамбль, такая ошибка перечёркивает весь предыдущий цикл производства.

Причины ошибки приводки делятся на две группы. Первая — погрешности позиционирования листа в прессе на стадии вырубки: лист подаётся с небольшим смещением или поворотом, и даже точный контур оказывается не там, где нужно. Вторая — ошибки, заложенные ещё на этапе проектирования штанцформы: контрольные точки приводки не совпадают с метками печати, или сами метки нанесены с неточностью.

Тестовый тираж в этой истории работает как рентгеновский снимок. Достаточно вырубить один-два листа, положить вырубленные заготовки на чистый лист с печатным изображением и посмотреть, совпадают ли контуры. Если совпадают — приводка в порядке. Если нет — ищем причину: от регулировки подачи листа до пересмотра контрольных меток на макете.

Геометрия контура — отдельная история. Штанцформа должна резать материал ровно по линии, без завалов и без смещений. На тестовом тираже проверяется, не «ведёт» ли линейку в сторону, не образуются ли микросколы на изгибах контура, не расходится ли радиус скругления. Эти дефекты видны только на готовой вырубке — на макете штанцформы их не разглядеть.

Удаление облоя и работа эжекторных материалов

Облой — это отход вырубки: сетка картона, которая остаётся вокруг и между готовыми заготовками после реза. Удалить облой — отдельная инженерная задача, и на тестовом тираже проверяется, насколько успешно она решена.

Штанцформа, спроектированная для автоматического удаления облоя, оснащается рассечными ножами — короткими режущими элементами, которые надрезают облой в определённых точках, чтобы он легко отделялся от заготовки. Дополнительно используются эжекторные материалы — жёсткие резиноподобные вставки, которые «выталкивают» готовую заготовку из штанцформы в момент раскрытия. Если эжекторы подобраны неправильно — заготовка либо застревает в форме, либо вылетает вместе с облоем, и тогда оператору приходится отрывать лишнее вручную, повреждая углы.

Качественная эжекция — это когда заготовка падает на приёмный стол ровно, без лишнего картона вокруг и без микротрещин на сгибах.

При тестовой вырубке проверяется, как ведёт себя облой: ровно ли отделяется, не «тянет» ли за собой верхний мелованный слой заготовки, не оставляет ли фрагментов в зоне реза. Если облой отрывает кусочки мелованного слоя с обратной стороны заготовки — это дефект, который невозможно увидеть при внешнем осмотре, но он проявится при сборке: на сгибах коробки появятся проплешины.

Лабораторный контроль качества сгиба

После того как тестовый тираж вырублен визуально, имеет смысл отдать несколько заготовок на инструментальный контроль. Существуют лабораторные приборы, измеряющие восстанавливающую силу сгиба — то есть усилие, с которым картон «пытается» вернуться в развёрнутое состояние после того, как его согнули. Этот параметр критичен для упаковки: если восстанавливающая сила высокая, коробка будет «раскрываться» на сгибах при сборке, крышка перестанет прилегать к корпусу, и упаковка потеряет товарный вид ещё до того, как попадёт на полку.

Инструментальный контроль также выявляет скрытые дефекты структуры картона — межслойное расслоение, неравномерность плотности по толщине, потерю прочности мелованного слоя. Эти дефекты не видны глазом, но проявляются при длительном хранении готовой упаковки: через месяц-два на полке магазина коробка начинает «слоиться» на сгибах, мелованное покрытие отшелушивается, товарный вид теряется.

Лабораторные замеры позволяют объективно сравнить несколько вариантов картона или несколько настроек штанцформы и выбрать комбинацию, которая даёт минимальную восстанавливающую силу при сохранении жёсткости конструкции. Без этих замеров выбор основывается только на субъективной оценке мастера, а это всегда лотерея.

Что тестовый тираж не гарантирует — и как выбрать подрядчика, который работает с ним осознанно

У тестового тиража есть границы применимости. Износ режущих линеек штанцформы происходит непрерывно: каждая последующая заготовка режется чуть иначе, чем предыдущая, и к середине тиража давление может «уплыть». Поэтому даже идеально настроенный штамп не гарантирует отсутствие брака в основном тираже — он гарантирует только то, что на старте тиража всё в порядке. Заказчику, рассчитывающему на длинный тираж, имеет смысл заложить в смету время на контрольную приладку через каждые несколько тысяч заготовок.

При выборе подрядчика по вырубке стоит обращать внимание на несколько конкретных признаков. Во-первых, наличие в технологической цепочке этапа тестового тиража — не как опции, а как обязательной процедуры. Во-вторых, использование пертинаксовых матриц и приправочных лент установленного диапазона толщин — это маркер оснащённости участка. В-третьих, готовность отдать образцы на инструментальный контроль восстанавливающей силы сгиба — признак того, что подрядчик относится к качеству как к измеримой величине, а не как к «посмотрим, как пойдёт». Наконец, открытая документация по приладке — журнал настроек, фото тестовых листов, отметки о корректировках — показывает, что процесс системный, а не зависит от настроения конкретного оператора в конкретную смену.

Тестовый тираж — это не расход, а инвестиция в стабильность основного тиража.

Для тех, кто хочет глубже понять, как устроено современное полиграфическое производство и какие технологии стоят за качественной отделкой упаковки, — есть смысл обращаться к специализированным отраслевым ресурсам; для понимания того, как именно упаковка воспринимается конечным потребителем, полезно смотреть и на издания о культурных трендах и потребительском поведении — например, на этом ресурсе о новостях и практических жизненных советах регулярно разбираются те визуальные и тактильные коды, которые считывает покупатель, глядя на полку.

Хорошо выполненная вырубка невидима сама по себе: её результат — коробка, которая плотно садится в руку, крышка, которая закрывается с приятным шелестом, углы, которые не «смотрят» в разные стороны. Всё это становится возможным, когда тестовый тираж воспринимается не как формальность перед запуском, а как полноценная технологическая операция — со своими инструментами, измерениями и критериями качества.
