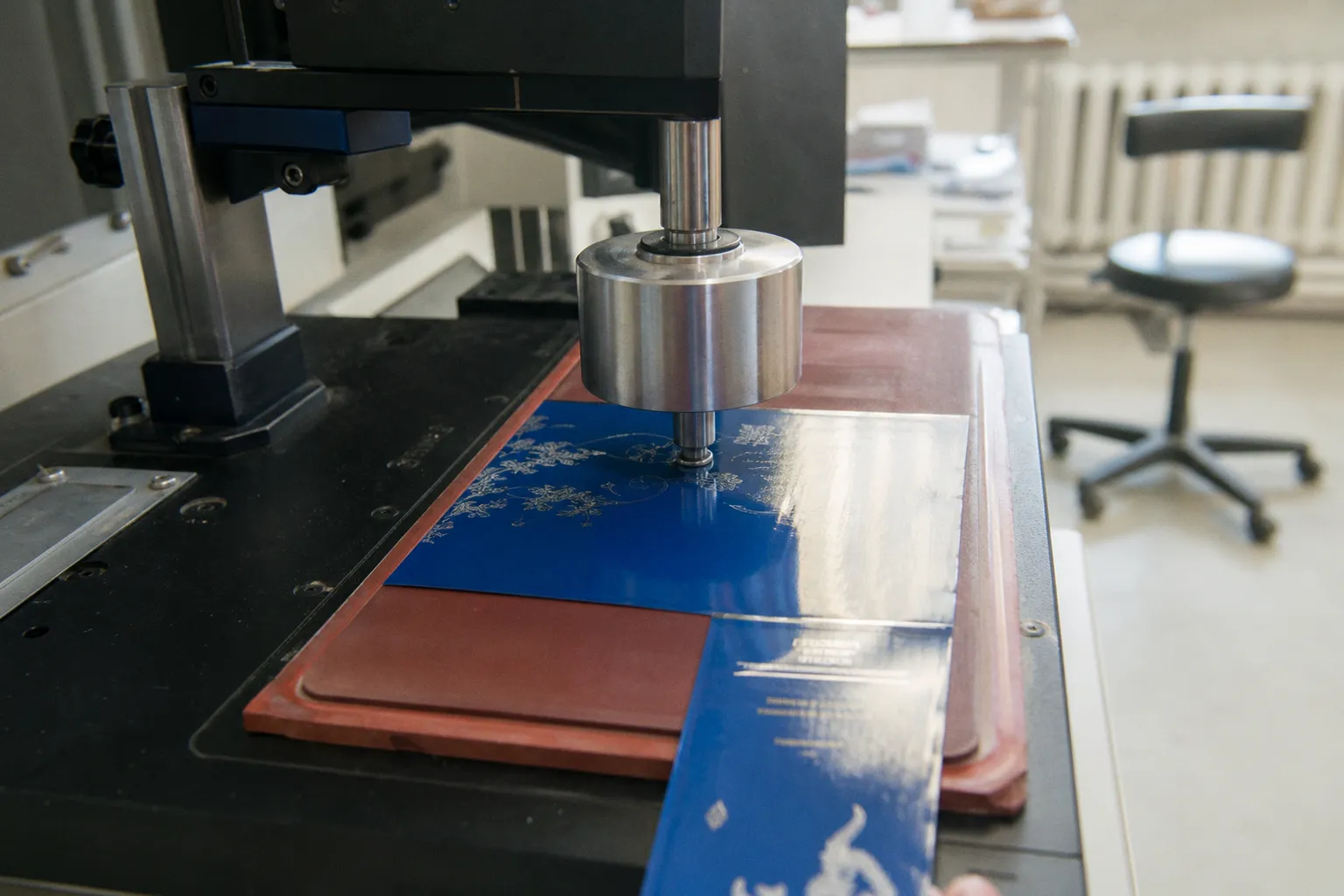

УФ-лаки для печати: как мы проверяли стойкость к истиранию

Затем по плашке проходят матовые дорожки, на тёмной краске проступает белёсое затирание, а на соседней поверхности появляется перенос лака или пигмента. Визуально тираж ещё «живой», но ощущение дорогой отделки уже разрушено: поверхность перестаёт быть собранной, рельеф и глубина изображения распадаются.

Именно поэтому уф-лаки для печати тест на истираемость — это не формальная строчка в технологической карте. Rub-тест отвечает на вполне предметный вопрос: выдержит ли лаковая плёнка контролируемое трение в тех условиях, ради которых выпущена упаковка, этикетка или рекламный лист. Не «будет ли лак хорошим вообще», а как поведёт себя конкретная связка из подложки, краски, лака, толщины слоя и режима УФ-отверждения.

Универсального числа циклов, после которого любой УФ-лак можно объявить стойким, не существует. И это хорошая новость: вместо бессодержательного обещания «выдерживает 1000 проходов» типография может получить воспроизводимый протокол и понятный критерий брака.

Стойкость к истиранию — не свойство банки с лаком. Это свойство всей печатной конструкции, собранной в конкретном режиме.

Почему руб-тест начинается не с прибора

УФ-лак редко стирается по одной причине. На образце может появиться матовость от микроцарапин, сколы из-за слабой адгезии, перенос недоотверждённого покрытия на рецептор, повреждение самой красочной плёнки под лаком. Снаружи все эти случаи называют «истиранием», но технологически это разные неисправности — и лечатся они по-разному.

Если на тёмной плашке после испытания видна равномерная потеря блеска, но покрытия на рецепторе почти нет, вероятнее всего, речь идёт о поверхностном микроповреждении. Лак держится, однако его зеркальная поверхность теряет цельность. Для премиальной коробки с глубоким глянцем это уже заметный брак, даже если изображение читается безупречно.

Если же рецептор окрашивается, а на образце появляются проплешины или рваные края изображения, следует разбираться с прочностью красочно-лаковой системы: степенью отверждения, межслойной адгезией, подготовкой материала, избытком слоя. В случае металлизированной плёнки или синтетической этикетки нередко первым подозреваемым становится поверхностная энергия подложки, а не сам лак.

Перед тестированием лакокрасочных материалов типографии я бы зафиксировала четыре вещи:

• само изделие и сценарий трения: листовка в стопе, складная коробка на линии фасовки, этикетка в транспортной таре — это разная механика контакта;
• печатную конструкцию: марка и цвет краски, наличие белил, праймера, ламинации, лака, последовательность слоёв;
• материал: мелованная бумага, хром-эрзац, микрогофрокартон, полипропиленовая или полиэтиленовая плёнка ведут себя принципиально по-разному;
• режим получения образца: способ печати, тип УФ-сушки, скорость машины, количество и состояние ламп или LED-модулей, время выдержки после печати.

Без этого протокол превращается в красивую, но бесполезную цифру. Две типографии могут написать «200 циклов без повреждений», хотя одна проверяла сухое трение лёгким грузом по гладкой мелованной поверхности, а другая — жёсткий контакт по шероховатому картону. Сопоставлять такие результаты нельзя.

ASTM D5264 и TAPPI T 830: похожие движения, разные задачи

Для плоских печатных материалов наиболее узнаваемым ориентиром остаётся метод ASTM D5264. Он описывает лабораторное определение устойчивости печатной продукции к истиранию на Sutherland Rub Tester или эквивалентной машине. Метод применяют к этикеткам, складным коробкам, гофроящикам, вкладышам, рекламной листовой продукции — всему, где печатная поверхность испытывает повторяющийся контакт.

Для тарного и гофрокартона ближе методика TAPPI/ANSI T 830 om-24. Она построена с учётом природы волокнистой поверхности и позволяет исследовать не только сухое истирание, но и мокрое трение, влажный перенос или растекание, а также функциональное трение. Для транспортной упаковки это существенная разница: коробку повреждает не только соседняя коробка в штабеле, но и влажная среда, конденсат, трение на конвейере.

В обеих методиках принцип прост: образец испытывает повторяющееся трение о рецептор под контролируемой нагрузкой. Но в полиграфии простые движения почти всегда имеют сложную оптику. Одинаковое число двойных ходов даст разный визуальный результат на матовом УФ-лаке, на высокоглянцевом лаке и на покрытии с тактильным эффектом soft-touch. У последнего даже слабое полирование поверхности может быть заметнее, чем на глянце: не потому, что плёнка разрушилась, а потому, что изменилось рассеяние света.

Для теста на износостойкость полиграфического лака я бы выбирала метод не по привычке лаборатории, а по конструкции продукта. Складная коробка для косметики и гофрокороб для доставки могут нести одинаковый логотип, но испытывают совершенно разные виды контакта. Их нельзя загонять в один и тот же «норматив циклов».

Давление, скорость, рецептор: три детали, которые меняют весь результат

В Sutherland Rub Tester один ход — это полный цикл «туда-обратно». Образец фиксируется на резиновом основании, а рецептор — на грузовом блоке. В зависимости от задачи используют груз 0,91 кг либо 1,81 кг. Уже эта разница удваивает нагрузку на поверхность и способна радикально изменить картину повреждения.

В TAPPI T 830 типовые грузы также соответствуют примерно 2 и 4 фунтам: 908 ± 45 г и 1816 ± 90 г. При площади контакта 51,6 см² это даёт ориентировочное давление 1,7 и 3,4 кПа. Цифры выглядят камерно, но на лаковой поверхности они читаются очень отчётливо: особенно там, где глянцевая плёнка нанесена поверх плотной плашки, фольги или участков с неравномерным впитыванием.

Чтобы результаты можно было сравнивать, в протоколе должны быть прописаны не только «ходы», но и полный набор условий:

1. Тип рецептора. Это не второстепенная бумажка, а второй участник контакта. Гладкий, шероховатый, окрашенный, лакированный или волокнистый рецептор по-разному забирает пигмент, царапает поверхность и полирует глянец.

2. Нагрузка и площадь соприкосновения. Груз 0,91 кг — не облегчённая версия 1,81 кг, а иной уровень механического воздействия. Если их смешать в одной таблице без пометки, данные потеряют смысл.

3. Скорость испытания. В оборудовании, применяемом для TAPPI-подобных проверок, встречаются режимы 21, 42, 85, а на части моделей — 106 циклов в минуту. Увеличение скорости делает тест агрессивнее: поверхность меньше успевает «отпустить» контакт, нагрев и динамика трения меняются.

4. Количество двойных ходов. Его нельзя назначать из воздуха. Число выбирают под согласованный риск изделия: трение в стопе, проход через автоматическую линию, контакты в коробе, складскую перегрузку.

5. Кондиционирование образцов. Температура, влажность и время после печати влияют на поведение материала. ASTM отдельно подчёркивает зависимость повреждения от условий хранения, обращения и перевозки. Образец, который вчера вышел из-под лампы, и образец после выдержки могут показать разную механику поверхности.

6. Критерий оценки. «Выглядит нормально» — не критерий. Нужны согласованные признаки: допустим ли перенос на рецептор, насколько заметно матирование при косом свете, разрешена ли потеря оптической плотности, какова граница изменения Delta E для фирменного цвета.

Число циклов без нагрузки, скорости, рецептора и критерия оценки — не результат испытания, а обрывок результата.

Особенно внимательно я смотрю на рецептор после теста. Клиент обычно оценивает сам образец, и это логично: он платит за коробку или этикетку. Но перенос на рецептор часто раньше показывает проблему с поверхностью. Даже если на насыщенной чёрной плашке повреждение пока не бросается в глаза, след на контртеле может означать, что в стопе листы начнут маркировать друг друга.

Отверждение: прочный на ощупь не значит полностью отверждённый

УФ-лак способен казаться сухим почти мгновенно. Палец не липнет, поверхность гладкая, блик резкий. Но это ещё не даёт права считать покрытие механически стабильным. Полнота отверждения, поверхностная твёрдость, адгезия к краске и подложке — связанные, но не тождественные параметры.

Одна из показательных процедур для оценки УФ-отверждения — проверка с 5%-м водным раствором перманганата калия. Каплю раствора наносят на лаковую поверхность на пять минут, затем аккуратно промакивают — именно промакивают, без растирания. После этого оценивают оптическую плотность пятна. Более тёмный след по сравнению с хорошо отверждённым лаком того же типа указывает на худшее отверждение.

Здесь есть принципиальная оговорка. Этот тест не сравнивает «лучший лак на рынке» с «худшим». Он корректен для сопоставления покрытий одного типа при понятной контрольной точке. Нельзя взять матовый лак одной рецептуры, глянцевый другой и на основании оттенка пятна объявить один материал более стойким к истиранию. Это разные химические и оптические системы.

На практике последовательность разбора должна быть такой:

1. Сначала осмотреть образец и рецептор после rub-теста в прямом и скользящем свете.

2. Отделить поверхностное полирование от переноса краски или лака.

3. Если есть перенос, проверить степень УФ-отверждения сопоставимой методикой.

4. Отдельно провести проверку адгезии уф-лака к печатному слою и подложке.

5. И только затем менять режим сушки, толщину нанесения, праймер либо саму рецептуру покрытия.

Распространённая реакция на плохой rub-тест — «добавим мощности ламп». Она опасно упрощает процесс. Недоотверждение действительно даёт мягкую, уязвимую поверхность. Но избыточное облучение тоже не является технологической добродетелью: оно способно ухудшить межслойную адгезию. В многослойной конструкции, где УФ-лак лежит на краске, белилах или праймере, это проявляется не всегда на первом тесте, зато может обнаружиться при сгибе, высечке или реальной транспортировке.

Толщина слоя и поверхность материала: где лак начинает работать против себя

УФ-лак любят за плотный визуальный жест. Он может собрать блик в глубокую стеклянную плоскость, выделить логотип рельефом, создать контраст между матовым полем и глянцевым акцентом. Но стремление к эффекту легко превращается в излишнюю толщину слоя.

Слишком толстая лаковая плёнка не равна автоматически более надёжной. В рекомендациях для УФ-трафаретной печати ориентир по толщине слоя находится в диапазоне 6–15 мкм. Это не универсальная норма для любого способа нанесения, но полезная технологическая граница: слой должен быть достаточным для эффекта и защиты, а не максимальным ради самого максимума.

Избыток лака может ухудшить механические свойства, увеличить внутренние напряжения, сделать край лакированного элемента более чувствительным к повреждению. На мелком тексте, тонком орнаменте и участках с резкими границами это проявляется особенно некрасиво: лак не просто теряет блеск, а начинает выглядеть как отдельная хрупкая плёнка, наложенная поверх изображения.

На невпитывающих материалах — плёнках, металлизированных основах, некоторых ламинированных картонах — к толщине добавляется вопрос смачивания. Для LED-УФ-лаков на таких подложках ориентиром считается поверхностное натяжение не менее 38 мН/м для уверенной адгезии. Если значение ниже, лак может лечь визуально ровно, но контакт с материалом будет недостаточно прочным.

Это тот случай, когда глянец способен обмануть. Ровное бликование говорит о внешней однородности слоя, но не доказывает его сцепление с основанием. Поэтому адгезионный тест стоит проводить до запуска тиража, а не после того, как палета уже собрана.

Что я проверяю на образце до большого тиража

• Поверхность под косым светом: нет ли апельсиновой корки, непрокрасов, локального заматирования и неравномерного блеска.
• Границы лака: особенно вокруг тонких букв, выворотки, штрихкодов, мелких плашек и зон фольги.
• Реакцию покрытия на сгиб и биговку: лак должен работать вместе с конструкцией картона, а не жить поверх неё отдельной коркой.
• Адгезию на сложных подложках: синтетике, металлизированной плёнке, ламинированном картоне.
• Результат rub-теста не только на основном поле, но и на наиболее уязвимых участках дизайна: тёмных плашках, градиентах, участках с плотным белым и плашечными цветами.

Если печать остаётся без лака, механическую стойкость иногда пытаются повысить добавлением 3–5% специальной противоистирающей пасты в последний красочный слой. Это рабочий технологический приём для конкретных систем, но он не заменяет защитный лак автоматически и не освобождает от испытаний. Изменится поверхность краски, а вместе с ней — блеск, восприятие цвета, поведение в последующей отделке.

Почему нельзя назначить лаку единый «класс истираемости»

Заказчики нередко хотят получить короткий ответ: сколько циклов должен выдержать УФ-лак? Понимаю это желание. В закупке удобно сопоставлять одну цифру с другой. Но в отделке такая простота почти всегда мнимая.

ASTM D5264 предназначен для сравнительной лабораторной оценки, а не для предсказания срока жизни тиража в реальном мире. Коробка может пройти мягкий тест в лаборатории и получить повреждения от грубой транспортной тары. Или, наоборот, показать заметное матирование при жёстком режиме, но прекрасно вести себя в контролируемой рознице.

На результат одновременно влияют:

• шероховатость и впитывающая способность основы;
• состав и толщина красочного слоя;
• совместимость краски, лака, праймера и подложки;
• спектр и доза УФ-излучения;
• температура и влажность;
• давление в стопе, наличие прокладок, характер логистики;
• вид контакта: сухой, влажный, кратковременный ударный или многократный скользящий.

Поэтому корректный вердикт для поставщика лака или типографии звучит не так: «наш лак выдерживает N циклов». Гораздо честнее и полезнее: «Эта конструкция на таком-то материале, с такой-то толщиной слоя и режимом сушки выдержала согласованный режим rub-теста без переноса и без визуально недопустимого изменения поверхности».

Для гофроупаковки особенно разумно использовать внутренний эталон. TAPPI T 830 допускает подход «годен/не годен» в сравнении с утверждённым образцом. Это не уход от точности, а практичная точность: бренд заранее определяет, какой уровень потери блеска, смазывания или переноса действительно недопустим для его упаковки.

Как сформулировать задание типографии, чтобы получить не случайный тест

В техническом задании на лак не стоит ограничиваться фразой «стойкий к истиранию». Она не описывает ни изделие, ни риск, ни способ приёмки. Гораздо лучше согласовать короткий, но полный протокол.

Для складной коробки это может быть: сухой rub-тест на приборе Sutherland, заданный груз, определённый рецептор, конкретное количество двойных ходов, оценка в нормальном и косом освещении, отсутствие переноса на рецептор и отсутствие матовых дорожек на глянцевой плашке выше согласованного эталона.

Для гофрокороба уместнее включить сухое и при необходимости влажное трение по логике TAPPI T 830, отдельно обозначить зону печати, сценарий контакта и критерий функциональности. Например, считываемость маркировки, сохранность фирменного цвета или отсутствие переноса на соседнюю коробку.

И ещё одна деталь, которую часто упускают: утверждать нужно не цифровой отчёт сам по себе, а физический образец. Лаковая поверхность воспринимается глазами и пальцами. Изменение блеска, нарушение бархатистой матовости, потеря чёткости на плашке не всегда укладываются в одну метрику оптической плотности или Delta E.

У хорошего подрядчика rub-тест не начинается со слов «сколько циклов поставить». Он начинается с вопроса: что именно будет тереться о что, с какой силой и какой след на готовом изделии вы готовы считать браком. Когда этот разговор проведён до тиража, УФ-лак работает как должен: не маскирует печать блеском, а защищает её, удерживая и визуальную глубину, и тактильную безупречность поверхности.
