Трещины на сгибах бумаги: тест биговки разной плотности

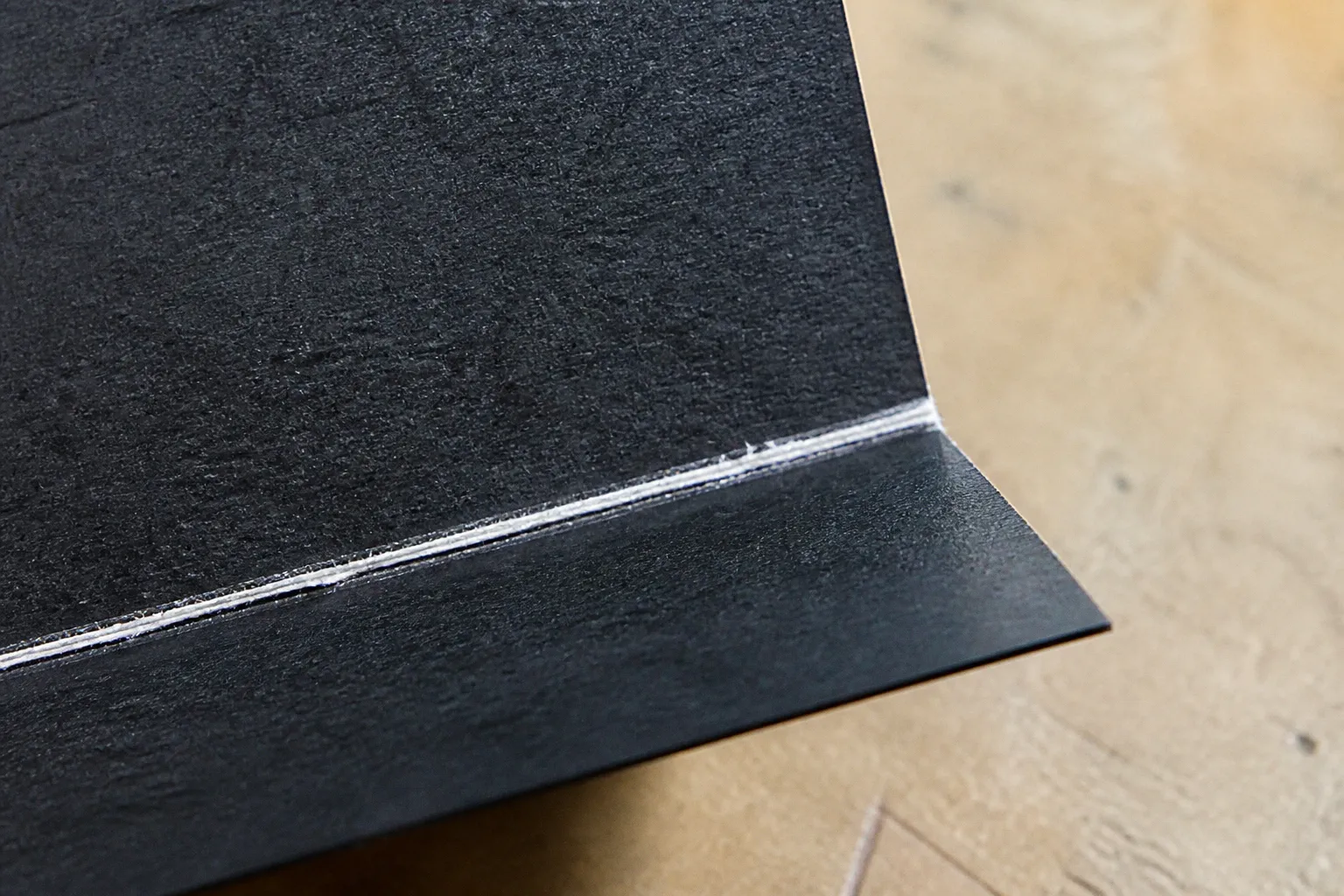

Это белёсая полоса, бегущая поперёк разворота буклета или вдоль клапана папки, и она обесценивает всю работу: хорошая бумага, дорогой дизайн, безупречная печать — и одна линия, по которой лист заметно повреждён.

Именно с этой детали начинается разговор о биговке — операции, которую заказчики либо не заказывают вовсе, либо заказывают «по умолчанию», не понимая, от чего она защищает и когда становится обязательной. Бумага решает треснуть не в одном конкретном месте производства: на результат влияют плотность и состав материала, направление волокон, покрытие, способ печати, отделка и даже состояние листа перед фальцовкой.

Главное по теме

Биговка нужна для того, чтобы подготовить лист к последующему сгибу. Она формирует контролируемую канавку и помогает локализовать деформацию в одной зоне, вместо того чтобы растягивать и сжимать поверхность по всей линии фальца.

Трещины могут затрагивать не только верхнее покрытие, но и саму бумажную основу. Иногда повреждается прежде всего мелованный слой или красочная плёнка, а иногда вместе с ними надламываются и поверхностные волокна листа. По внешнему виду не всегда можно точно определить глубину дефекта: белая полоса может быть следствием нарушения покрытия, деформации основы или их сочетания.

На вероятность дефекта влияют:

• плотность и толщина бумаги;
• тип поверхности — офсетная, мелованная, дизайнерская, ламинированная;
• направление волокон в бумажном листе;
• объём красочного или тонерного слоя;
• наличие УФ-лака, ламинации и других покрытий;
• способ биговки и точность настройки оборудования;
• температура и влажность в зоне хранения и обработки;
• порядок операций после печати.

Плотность сама по себе не даёт полного ответа. Мелованная бумага средней плотности с большой плашкой может трескаться сильнее, чем более плотный офсетный лист без сплошного покрытия. Поэтому тест биговки разной плотности — не формальность, а способ увидеть поведение конкретного материала до запуска всего тиража.

Как это работает

Почему сгиб трескается — физика дефекта

Бумага — слоистый материал: целлюлозные волокна, наполнители, поверхностный слой, краска или тонер. При сгибе одна сторона листа растягивается, другая сжимается. Если запас эластичности поверхности или основы исчерпан, материал начинает разрушаться по линии максимальной деформации.

На белой бумаге такой дефект может выглядеть как тонкая светлая полоса. На тёмной заливке он заметнее: через повреждённый красочный слой проступает светлая основа. Если лист ламинирован, к повреждённой бумаге добавляется деформированная плёнка. Она может дать собственную микротрещину, отслоение или залом.

Трещина на сгибе может затрагивать покрытие и волокна бумажной основы. По внешней белой полосе нельзя автоматически считать, что повреждён только один из этих слоёв.

У биговки другая задача: до фальцовки продавить в листе аккуратную канавку, в которой деформация будет происходить предсказуемо. В зоне биговки структура листа уплотняется, а линия сгиба получает заданное направление. Материал с подготовленной бороздкой не ищет случайную траекторию и меньше нагружает соседние участки поверхности.

Но биговка не делает сгиб красивым сама по себе. Она лишь локализует деформацию в заданной зоне. Если параметры канавки подобраны неверно, проблема меняет форму: вместо белёсой полосы появляются продавливание с обратной стороны, разлохмаченный торец, залом или неравномерная глубина по длине листа.

Поэтому биговка — это не операция «продавить и забыть», а настройка под конкретный материал. Имеют значение ширина ножа, соответствие матрицы толщине листа, глубина давления, положение линии и последующий радиус сгиба. Для разных бумаг одна и та же настройка может дать совершенно разный результат.

Что проверяют в тесте биговки разной плотности

Если в заказе несколько вариантов бумаги, тест лучше проводить не на одном образце, а на всей группе материалов. Минимально полезный вариант — взять листы одинакового формата и проверить несколько плотностей, например тонкую, переходную и более плотную бумагу. На каждом образце желательно повторить не только один сгиб, но и тот сценарий, который будет в готовом изделии: фальцовку буклета, клапан папки, корешок открытки или крышку упаковки.

При сравнении смотрят на несколько признаков:

1. Состояние внешней стороны сгиба. Есть ли белая полоса, разрыв покрытия, залом или заметная сетка микротрещин.

2. Состояние внутренней стороны. Не образовалась ли глубокая вмятина, раздавленная канавка или выкрашивание волокон.

3. Ровность линии. Биговка должна вести сгиб по одной траектории, без скачков глубины и смещения к краю.

4. Поведение печати. На тёмных плашках и мелких элементах дефект виден раньше, чем на незапечатанном участке.

5. Поведение после повторного раскрытия. Некоторые повреждения проявляются не сразу, а после нескольких циклов сгибания и разгибания.

Тестовый лист не обязан полностью повторять готовый тираж по дизайну, но на нём должны быть зоны, которые создают реальную нагрузку: плотная заливка, мелкий текст, тонкие линии, лакированный или ламинированный участок. Чистый белый образец часто создаёт слишком оптимистичное впечатление.

Где проходит граница: 130, 170 и 200 г/м²

В типографской практике используют ориентиры по плотности, но воспринимать их как жёсткие границы не стоит. Они помогают начать разговор с производством, а не заменяют пробный сгиб.

На практике бумага плотностью 150 г/м² с большой тёмной плашкой, ламинацией или плотным цифровым слоем может потребовать биговки. В то же время офсетная бумага большей плотности при удачном направлении волокон и простой печати иногда складывается приемлемо. Решение принимают по совокупности факторов, а не по одному числу в спецификации.

Имеет значение и толщина материала. Лист одинаковой плотности у разных производителей может иметь разную объёмность и жёсткость. Для многослойных, кашированных и переплётных конструкций обычная настройка для листовой бумаги может оказаться недостаточной: давление распределяется по другой толщине, а канавка не формирует нужный радиус сгиба.

Для папок и обложек нужно отдельно учитывать места пересечения биговок. Если несколько линий сходятся в одной зоне, бумага получает дополнительную нагрузку, и стандартная настройка для одиночного фальца уже не гарантирует чистый результат.

Направление волокон — фактор, который нельзя исправить одной настройкой

Бумажный лист формируется из волокон, ориентированных преимущественно в направлении движения полотна или сетки. Это направление называют долевым, или направлением волокон. Поперечное направление идёт перпендикулярно ему.

Направление относится к бумажному листу в целом, а не к отдельным слоям его покрытия. Мелование, лак или тонер могут менять жёсткость и характер повреждения поверхности, но не создают самостоятельного направления волокон, которое можно было бы рассматривать отдельно от основы.

Сгиб по направлению волокон обычно переносится бумагой легче. При сгибе поперёк волокон нагрузка на поверхность и основу выше, поэтому требования к биговке становятся строже.

Почему это происходит: волокна в листе ориентированы не случайно и по-разному сопротивляются растяжению и излому. Когда линия сгиба совпадает с долевым направлением, материал чаще складывается предсказуемо. При поперечном сгибе волокна сильнее сопротивляются деформации, а поверхность может разрушаться раньше.

На практике направление волокон проверяют до изготовления спуска полос. Иногда его определяют по поведению листа при разрыве, по сгибу или с помощью специальных производственных методов. Важен не сам способ проверки, а то, чтобы макет и формат листа согласовывались с фактической долевой.

Для буклета это особенно заметно. Если разворот складывается поперёк направления волокон, биговка может снизить риск трещин, но не отменяет свойств материала. На плотной мелованной бумаге или при насыщенной печати даже хорошо настроенная операция не всегда компенсирует неудачную ориентацию.

В сложных заказах подрядчик делает пробный сгиб на нескольких листах из той же партии. Это полезно, потому что бумага из разных поставок может отличаться по жёсткости, толщине и реакции на обработку. Макет, который хорошо выглядел на образце из предыдущего тиража, не стоит автоматически считать безопасным для новой партии.

Практические детали

Цифровая печать и тонер

Тонер отличается от офсетной краски способом формирования изображения. В цифровой печати частицы тонера закрепляются на поверхности листа под воздействием температуры и давления, образуя слой, который при сгибе может вести себя жёстче, чем сама бумага.

Особенно ярко дефект проявляется на:

• сплошных плашках тёмных цветов, где слой изображения плотный;
• участках с большим покрытием;
• местах двойного прогона или совмещения изображений;
• мелованной бумаге, поверхность которой сама по себе может быть менее терпимой к резкой деформации;
• участках, дополнительно покрытых лаком или плёнкой.

Поэтому на цифровом тираже биговку нередко закладывают при плотностях, которые на офсетной печати ещё проходят без неё. Это не универсальное правило, а компенсация конкретного сочетания материала и технологии печати.

После цифровой печати листу дают остыть и стабилизироваться перед дальнейшей обработкой. Это снижает риск того, что тёплый материал будет деформироваться при прохождении через биговальное и фальцевальное оборудование. Точный интервал зависит от оборудования, бумаги, объёма изображения и условий цеха, поэтому его согласуют с производством, а не назначают одинаковым для любого тиража.

Порядок операций обычно выглядит так: печать, стабилизация листа, биговка, затем фальцовка. Если между этапами есть ламинация, лак или другая отделка, последовательность нужно обсуждать отдельно. Поверхность после каждого дополнительного слоя становится другой по жёсткости и трению, а значит, прежняя настройка может перестать работать.

Влажность воздуха и микроклимат цеха

Бумага чувствительна к условиям хранения. При низкой относительной влажности лист теряет часть влаги и становится более хрупким; при резком переходе из холодного транспорта в тёплый цех на материале могут возникать дополнительные деформации. Эти изменения не всегда видны до обработки, но проявляются на фальцовке.

Полезные рабочие привычки в производстве:

• хранить бумагу и отпечатанный тираж в упаковке до момента обработки;
• не отправлять листы сразу из холодного транспорта на биговку;
• дать материалу адаптироваться к температуре и влажности цеха;
• не оставлять распечатанный тираж надолго рядом с отопительными приборами или в зоне сквозняка;
• контролировать условия в местах хранения, биговки и фальцовки, а не только в печатном цехе.

Диапазон влажности около 45–55% часто используют как рабочий ориентир для стабильного производства, но конкретные условия зависят от материала и оборудования. Это не универсальная гарантия отсутствия дефектов. Даже при нормальном микроклимате плохо подобранная ширина канавки или неудачное направление волокон приведут к трещинам.

Одна и та же бумага действительно может вести себя по-разному в разные сезоны. Один макет, тот же подрядчик и та же настройка пресса не всегда дают одинаковый результат в январе и в мае. Поэтому при повторных заказах важно учитывать не только сохранённый файл макета, но и условия производства.

Ударная и роликовая биговка

Существуют две основные технологии биговки.

Ударный, или тигельный, пресс работает по принципу прижима: лист укладывают на матрицу, сверху опускается биговальная пластина, и канавка формируется за один проход. Давление действует по всей линии, поэтому при корректной настройке глубина получается равномерной. Такой способ удобен для ответственных изделий, сложных материалов и небольших или средних тиражей, где важны точность и повторяемость.

Роликовая, или дисковая, биговка протягивает лист между вращающимися элементами. На одном из них находится рабочий диск, на другом — встречная канавка. Метод удобен для поточных работ и длинных серий, но результат сильнее зависит от зазоров, состояния роликов, жёсткости листа и точности подачи.

Если на линии сгиба есть тонкий текст, рамка или цветовой переход, важны не только отсутствие трещин, но и точность позиционирования. Смещение на доли миллиметра может быть заметнее самого дефекта. Для массовой рассылки с простым фальцем роликовое оборудование может быть рациональным выбором, но для дизайнерской бумаги, тиснения и многослойной конструкции лучше просить тест на конкретном образце.

На что обратить внимание

Ламинация, УФ-лак и трещины

Ламинация и УФ-лак защищают поверхность от истирания, но не превращают лист в гибкий материал. Дополнительный слой тоже должен деформироваться вместе с бумагой. Если его жёсткость не соответствует радиусу сгиба, на готовом изделии появятся трещины, заломы, отслоения или морщины.

Особенно внимательно проверяют:

• матовую ламинацию, на которой микротрещины часто видны сильнее;
• глянцевую плёнку в зоне резкого фальца;
• выборочный УФ-лак рядом с участками без покрытия;
• пересечение лакированных зон и нескольких линий биговки;
• ламинированные клапаны, которые будут многократно открываться.

Последовательность операций зависит от конструкции. Иногда биговку выполняют до ламинации, чтобы подготовить бумажную основу, а затем фальцуют уже готовый материал. В других случаях сначала получают ламинированный лист и только потом формируют биговку. Универсального порядка нет: он определяется типом плёнки, толщиной листа, направлением сгиба и возможностью оборудования.

Нельзя рассчитывать, что ламинация скроет уже появившиеся трещины. Она может изменить внешний вид дефекта, но не исправит повреждённую основу. Более того, на жёсткой или неправильно подобранной плёнке линия сгиба может стать заметнее.

Как избежать трещин при фальцовке

Подготовка начинается не у фальцевальной машины, а на этапе выбора материала и конструкции. До запуска тиража стоит пройти несколько последовательных шагов:

1. Зафиксировать бумагу. В заявке нужны не только название и плотность, но и тип поверхности, производитель или конкретная марка материала, если это критично для заказа.

2. Проверить направление волокон. Макет и формат листа должны учитывать долевую. Для папок и буклетов это особенно важно.

3. Определить зоны повышенной нагрузки. Плашки, тонкие линии, насыщенная цифровая печать, лак и ламинация должны попасть на тестовый образец.

4. Выбрать ширину и глубину биговки. Эти параметры подбирают под толщину и жёсткость листа, а не только под его плотность.

5. Сделать тестовый сгиб. Образец нужно не просто согнуть один раз, а раскрыть и оценить с обеих сторон.

6. Проверить весь маршрут обработки. Если после печати будут ламинация, лак, биговка и фальцовка, тест должен повторять эту последовательность.

7. Согласовать допуск. Для упаковки, папок и презентационных материалов требования к сгибу обычно строже, чем для простого рекламного листка.

8. Сохранить эталон. Удачный образец помогает сравнивать последующие поставки бумаги и быстро обнаруживать отклонения в настройке.

Тестировать стоит не только сам фальц, но и расположение изображения относительно него. Иногда поверхность не трескается, но текст или тонкая рамка оказываются слишком близко к линии сгиба и визуально теряют аккуратность. В макете нужно закладывать технологический запас, особенно если изделие будет открываться много раз.

Как выбрать технологию и подрядчика

При согласовании тиража с типографией имеет смысл обсудить конкретные параметры, а не ограничиваться вопросом о наличии биговки.

• Плотность и тип бумаги. Мелованная, офсетная и дизайнерская бумага одинаковой плотности могут вести себя по-разному.
• Направление волокон. Уточните, как макет соотносится с долевой и можно ли изменить раскладку полос.
• Тип печати. Цифровой и офсетный тираж на одном материале не обязательно одинаково переносит фальцовку.
• Покрытия. Ламинация, УФ-лак и другие отделочные операции меняют жёсткость поверхности.
• Способ биговки. Для критичных сгибов чаще выбирают ударную технологию; роликовая подходит для серийных задач при корректной настройке.
• Толщина конструкции. Кашированные обложки, клапаны и переплётные детали требуют отдельного технологического решения.
• Условия хранения. Срочный тираж, который сразу после печати отправляют на фальцовку, нуждается в дополнительной проверке.
• Пробный прогон. Попросите изготовить несколько тестовых листов до запуска всего тиража.

Хороший подрядчик не задаёт вопрос «биговать?» по шаблону. Он уточняет, какая бумага используется, как ориентированы волокна, что напечатано на линии сгиба и какие операции будут идти после биговки. Если в ответ звучит «сделаем как обычно», стоит попросить расшифровать, что именно означает это «обычно» для вашего материала.

Итоги

Трещины на сгибах бумаги после биговки — результат деформации слоистого материала, а не случайный каприз бумаги. Повреждение может затрагивать покрытие, красочный или тонерный слой и саму бумажную основу. Поэтому искать одну причину — только плотность, только фальцовку или только качество печати — недостаточно.

Биговка помогает, когда её подбирают с учётом:

• плотности и толщины листа;
• направления волокон;
• способа печати;
• количества краски или тонера;
• ламинации и лака;
• выбранного оборудования;
• условий хранения и обработки;
• реальной конструкции изделия.

Для тонких материалов биговка иногда не нужна. Для плотной мелованной бумаги, папок, открыток, обложек и изделий с насыщенной печатью она часто становится обязательной частью технологической цепочки. Но даже обязательная операция не заменяет тест: слишком много факторов влияет на итоговый сгиб.

Если вдоль фальца побелела полоса, проблему обычно нужно искать ещё на этапе подготовки заказа. Не была учтена долевая, не проверен материал из текущей партии, лист отправили в обработку сразу после печати, а параметры биговки выбрали по старому тиражу. Все эти ошибки исправляются не дополнительным декором, а нормальным технологическим согласованием.

Хороший сгиб не обязан привлекать внимание. Он должен быть ровным, предсказуемым и чистым — настолько, чтобы взгляд проходил мимо него, не задерживаясь. Именно так выглядит работа, в которой бумагу не заставляли подчиняться настройке «как обычно», а заранее подготовили к тому, что с ней будут делать.
