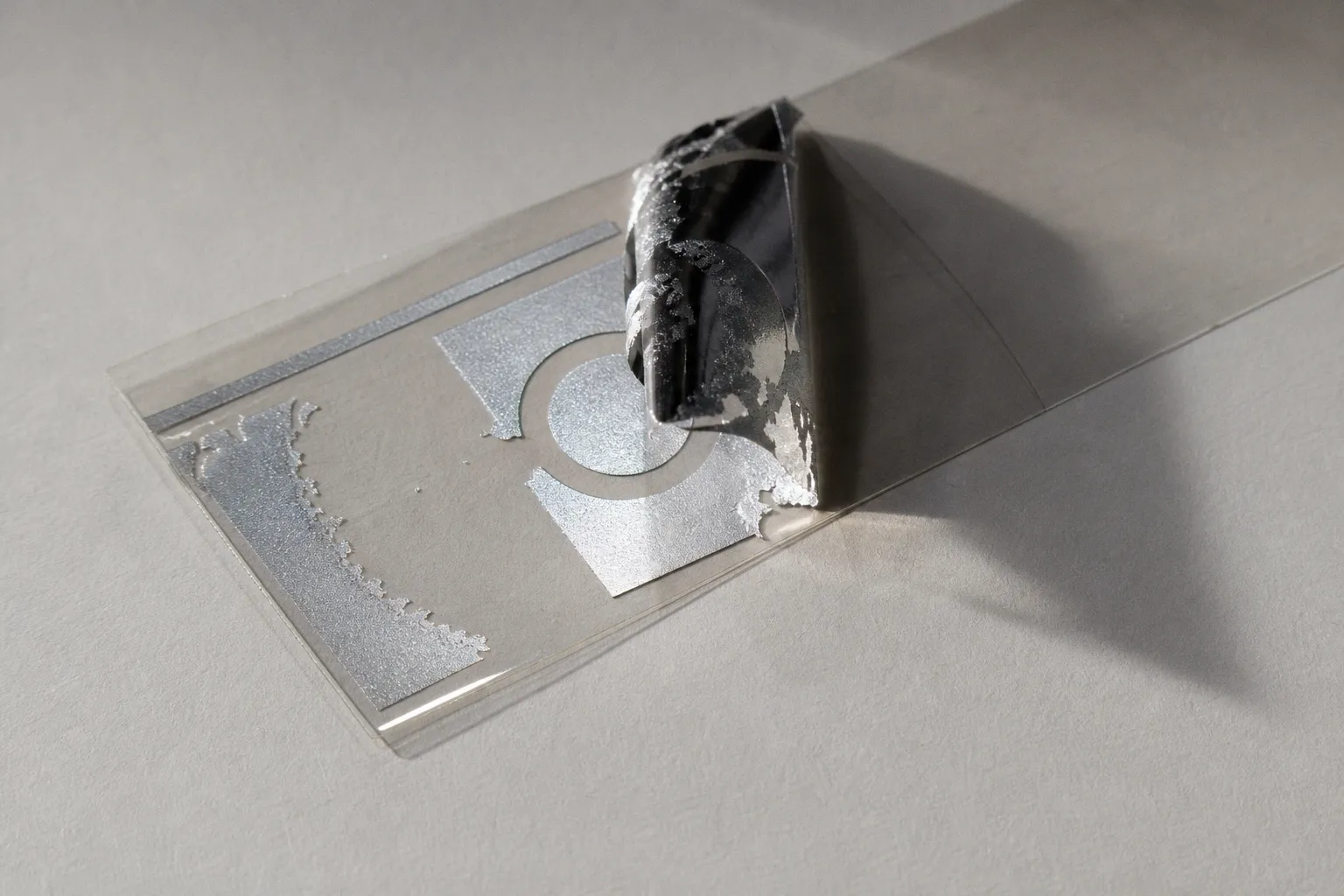

Холодное тиснение фольгой: результаты теста адгезии на полимерных пленках
Когда ко мне приходит заказчик с задачей сделать металлизированный акцент на полипропиленовой этикетке — для косметики, напитка, бытовой химии или замороженного продукта, — разговор почти всегда начинается с цвета фольги.
А закончиться он должен совсем другим вопросом: удержится ли этот слой на плёнке после намотки, транспортировки, трения в коробе и контакта с руками покупателя.
Холодное тиснение фольгой действительно позволяет получить тонкий, очень точный и технологичный металлизированный рисунок без нагрева штампа. Для этикеток это большой плюс: можно передавать мелкий текст, тонкие линии, сложные паттерны, совмещать фольгу с флексопечатью на одной линии. Но сама декоративность здесь обманчиво проста. Фольга не «ложится» на PE, PP или PET сама по себе: она становится частью конструкции только тогда, когда сработал баланс между поверхностью плёнки, УФ-клеем, параметрами переноса и режимом отверждения.
Именно поэтому запрос «какие результаты теста адгезии на полимерных плёнках лучше?» нельзя честно закрыть одной таблицей с победителем. Для PE, PP, BOPP, PET и их многочисленных модификаций нет универсального проходного числа, которое заранее гарантирует хороший результат. Есть правильно собранная технологическая цепочка — и есть тестирование именно на той комбинации материалов, которая пойдёт в тираж.
Как работает холодное тиснение фольгой — и где возникает адгезия
В технологии холодной фольги сначала на запечатываемый материал наносят УФ-клей. Обычно это происходит флексографским способом: клеевая композиция переносится анилоксом только в те участки, где должен появиться металлический эффект. Затем плёнка проходит через зону контакта с фольгой, прижимной вал сводит их вместе, а УФ-излучение отверждает клей через прозрачный носитель фольги. После этого носитель снимается, а металлизированный слой остаётся на клеевом рисунке.
На словах цепочка короткая. В производстве же она состоит минимум из трёх границ контакта:
- поверхность полимерной плёнки и УФ-клей;
- УФ-клей и трансферный слой холодной фольги;
- отверждённый клеевой слой и последующие слои печати, лака или ламинации, если они предусмотрены конструкцией.
Если разрушается первая граница, фольга уходит с плёнки вместе с клеем или отслаивается вместе с частью покрытия. Если слабым оказывается контакт клея с фольгой, на рулоне возникают пропуски, рваный край изображения, неравномерный перенос. Если же клей получил недостаточную дозу УФ-энергии, визуально красивый оттиск может начать осыпаться и мутнеть уже после перемотки или в процессе этикетирования.
Я всегда прошу не оценивать холодное тиснение наклейки сразу после выхода с машины. В этот момент образец часто выглядит убедительно: блеск есть, рисунок держится, края кажутся чистыми. Но это ещё не означает, что клеевая система закончила формировать свои стойкостные свойства. Для одного из известных УФ-клеев для холодной фольги, FPC409, заявлено достижение таких свойств через 24 часа после печати. Это характеристика конкретной рецептуры, а не общий закон для всех клеёв, но сам подход верный: оценивать образец нужно после выдержки, а не в эйфории у приёмного стола.
В холодной фольге блеск — это только видимая часть процесса. Настоящее качество начинается там, где фольгу уже пытаются сорвать.
Почему плёнка иногда важнее самой фольги
Заказчики нередко хотят начать подбор с каталога фольги: выбрать оттенок золота, голографический эффект, матовый металл, радужный перелив. Это правильный этап дизайна, но не первый этап производства. Для адгезии решающее значение часто имеет состояние самой плёнки.
Полимерные материалы различаются не только названием на спецификации. PP может быть литым или ориентированным, прозрачным, белым, металлизированным, матированным, с праймером или без него. PE бывает разной плотности, с разной рецептурой скользящих добавок. PET обычно даёт иную геометрию поверхности и иначе ведёт себя на линии. Даже два рулона визуально одинакового BOPP способны по-разному принять клей, если различаются поставщик, давность коронной обработки или условия складского хранения.
Ключевой показатель здесь — поверхностная энергия, которую на производстве часто называют поверхностным натяжением. Чем лучше клей смачивает плёнку, тем больше шансов сформировать равномерный контакт без микропропусков и слабых участков. В техническом листе упомянутого клея FPC409 для непокрытых синтетических материалов, включая PP, ориентиром указана поверхностная энергия не ниже 38 dyn/cm. Но я бы предостерегла от превращения этой цифры в универсальную печатную заповедь: она относится к конкретному клею и не отменяет необходимость пробного запуска.
Коронная обработка повышает смачиваемость поверхности и часто помогает выровнять ситуацию, однако не действует как волшебная кнопка. Если на плёнку успели мигрировать скользящие добавки, если рулон набрал загрязнение на складе или производитель изменил состав материала, корона лишь даёт шанс восстановить рабочую поверхность — но не гарантирует прочность связи без настройки всей системы.
В ежедневной работе я вижу один и тот же сценарий: заказчик утверждает макет, типография запускает знакомую фольгу и знакомый клей, а на новом материале появляются проблемы. Причина обычно не в том, что «фольга плохая». Просто привычная связка перестала быть привычной: другая партия плёнки, сниженная энергия поверхности, иной набор добавок, слишком долгий срок между экструзией и печатью.
PE, PP и PET: не рейтинг, а разные условия для настройки
Сравнивать эти материалы как «лучший» и «худший» для холодного переноса было бы неверно. Они требуют разной дисциплины подготовки и контроля.
| Параметр | PE | PP / BOPP | PET |
|---|---|---|---|
| Типичная производственная трудность | Мягкая, подвижная поверхность; влияние добавок и загрязнений | Чувствительность к уровню обработки и старению короны, особенно у непокрытых плёнок | Высокие ожидания от гладкой поверхности могут скрыть проблемы совместимости клея и фольги |
| На что я смотрю до запуска | Состояние поверхности, чистота, поведение материала при натяжении | Фактическую поверхностную энергию, наличие и свежесть коронной обработки | Конструкцию плёнки, наличие покрытий, режим УФ-отверждения |
| Что часто вводит в заблуждение | Хороший вид фольги сразу после печати | Формальное наличие маркировки «corona treated» без измерения | Внешняя гладкость и стабильная геометрия полотна |
| Практический подход | Обязательно делать вылеживание и тест после перемотки | Проверять материал до тиража, особенно при смене поставщика или партии | Подбирать клей и фольгу как пару, а не по отдельности |
Для всех трёх групп материалов логика одна: не переносить настройки с одного проекта на другой автоматически. Холодное и горячее тиснение фольгой здесь принципиально различаются. Горячий способ использует давление, температуру и штамп; он предъявляет свои требования к материалу, но не строит связь через УФ-клей. В холодном переносе именно химическая совместимость и корректное отверждение становятся центром конструкции.
Что на самом деле показывает тест адгезии
Слово «тест» звучит так, будто существует один прибор, который выдаёт итоговый вердикт. На практике я бы разделила контроль на две задачи: понять, держится ли покрытие на подложке, и убедиться, что декор переживёт реальную эксплуатацию.
Для первой задачи используют методы с клейкой лентой и надрезами. В гибкой упаковке уместен метод ASTM F2252/F2252M: он предназначен для оценки адгезии красок или покрытий к гибким упаковочным материалам с помощью ленты. Для холодной фольги это близкий по смыслу сценарий, потому что мы проверяем способность металлизированного покрытия удерживаться на плёнке.
Метод ASTM D3359 также построен на надрезах и ленте. В нём свободный конец ленты требуется быстро отрывать под углом, близким к 180°. Но здесь есть принципиальное ограничение, которое часто забывают в цеховой трактовке: такой тест не измеряет абсолютную прочность связи в Н/мм или Н/25 мм. Он хорошо замечает крупные различия — условно, «держится уверенно» и «отваливается явно», — но не превращает качество адгезии в безусловную физическую цифру.
ISO 2409 работает с решётчатым надрезом и даёт эмпирическую оценку сопротивления покрытия отделению от подложки. Результат можно интерпретировать как pass/fail или по шестиступенчатой шкале классификации. Однако и этот метод не является прямым измерением усилия отрыва. Кроме того, он не рассчитан на текстурные покрытия и системы общей толщиной более 250 мкм — для сложной этикеточной конструкции это стоит учитывать заранее.
Наконец, есть проверка на истирание, например на Sutherland Rub Tester по ASTM D5264. Она очень полезна для этикетки, которую будут тереть при фасовке, логистике и выкладке. Но тест на истирание отвечает на другой вопрос: насколько устойчив внешний слой к механическому трению. Он не заменяет адгезионную пробу, потому что фольга может не истираться на поверхности, но при этом иметь слабую связь с плёнкой по краю или в зоне сплошной заливки.
Лента показывает риск отслоения, истирание — выносливость поверхности. Подменять один тест другим значит искать причину брака не в той точке процесса.
Как я выстраиваю пробный тест для этикетки
Чтобы результат был полезен не только технологу, но и заказчику, пробу нужно планировать как мини-тираж, а не как красивый сувенирный оттиск.
1. Фиксирую конструкцию материала. В карте образца должны быть указаны марка и партия плёнки, её толщина, тип обработки, фольга, УФ-клей, а также все верхние покрытия. Формулировка «серебро на PP» для разбора брака почти бесполезна.
2. Измеряю поверхность непосредственно перед печатью. Данные поставщика — хорошая отправная точка, но не замена реальному измерению. Поверхностная энергия может снижаться за время хранения из-за загрязнений и миграции компонентов к поверхности.
3. Печатаю не один декоративный элемент, а набор контрольных зон. Нужны тонкие линии, мелкий текст, плашка, участки с острыми углами и зоны рядом с высечкой. Именно там конструкция обычно показывает слабое место.
4. Даю образцу вылежаться. Оценка сразу после УФ-секции фиксирует картину переноса, но не всегда отражает свойства полностью сформировавшегося клеевого слоя.
5. Разделяю тесты по назначению. Лента и решётчатый надрез — для оценки удержания покрытия; истирание — для поверхностной стойкости; перемотка, сгибание и аппликация на тару — для поведения конкретной этикетки в её реальной механике.
6. Смотрю не только на процент отрыва. Характер разрушения важнее красивой формулировки в протоколе. Уходит ли фольга вместе с клеем? Остаётся ли клей на плёнке? Сыплется ли край после высечки? Есть ли различие между плашкой и тонким штрихом? Эти детали подсказывают, куда вмешиваться.
Такой подход требует времени, зато избавляет от типичной ошибки: пытаться лечить слабую адгезию заменой фольги, когда проблема находится в обработке плёнки или в недоотверждении клея.
Анилокс, УФ-энергия и скорость: параметры, которые нельзя настраивать порознь
Холодное тиснение фольгой технология точная именно потому, что каждый элемент влияет на соседний. Слишком тонкий клеевой слой может не обеспечить стабильного переноса, а слишком щедрый — растечься, забить мелкую графику, дать грязный край или усложнить отверждение. Недостаточная УФ-энергия оставляет клей недополимеризованным; чрезмерное воздействие в неподходящей системе может создать другие проблемы, включая перегрев чувствительной плёнки и неравномерность процесса.
Для FPC409 производитель приводит как ориентир анилокс 120–160 линий на сантиметр, то есть 300–400 lpi, с объёмом 4–8 см³/м², а также указывает минимальную мощность лампы не менее 160 Вт/см. Я использую такие цифры только как точку старта для разговора с технологом, а не как готовую настройку. Другой клей, другая фольга, другой тип УФ-источника, скорость линии и даже геометрия печатного изображения изменят рабочее окно.
Вместо вопроса «какой анилокс нужен для холодной фольги?» полезнее задать пять конкретных вопросов:
- какой объём клея нужен именно для этой графики — тонкой линии, текста или плотной плашки;
- насколько стабильно полотно идёт в зоне контакта и не меняется ли давление по ширине;
- какую фактическую дозу излучения получает клей на рабочей скорости;
- не экранируют ли последующие слои печати или особенности фольги отверждение в критичных участках;
- сохраняется ли результат после суточной выдержки, перемотки и механического воздействия.
Здесь особенно важна адаптация дизайна. Холодная фольга прекрасно передаёт деталь, но дизайнеру и технологу нужно вместе решить, где металлизированный элемент действительно работает на восприятие продукта, а где он создаёт хрупкий участок: слишком тонкий негативный пробел, мелкая выворотка, сплошная плашка вплотную к линии высечки, переход на рельефной или сильно деформируемой зоне упаковки.
Хранение материала: причина, которую замечают слишком поздно
Если адгезия была хорошей на первых рулонах, а через некоторое время стала нестабильной, я не спешу менять настройки печати. Сначала поднимаю историю материала. Как долго плёнка лежала до запуска? В каких условиях? Не менялся ли поставщик? Не пришла ли новая партия с другой обработкой? Не стоял ли рулон в зоне, где он мог собрать пыль, силиконовые загрязнения или аэрозольные компоненты?
У полимерных плёнок поверхностная энергия способна снижаться со временем. В отраслевой практике это связывают с условиями хранения, загрязнением и миграцией добавок к поверхности. Повторная коронная обработка в такой ситуации может улучшить смачивание и помочь адгезии, но решение нужно подтверждать пробой: нельзя гарантировать результат, не зная конкретной рецептуры плёнки и параметров печати.
Особенно внимательно я отношусь к проектам, где этикетка будет жить в тяжёлой среде: холодильная цепочка, влажность, конденсат, контакт с маслами, интенсивная ручная выкладка, жёсткая групповая упаковка. В таком случае образец нужно проверять не в идеальном состоянии на чистом столе, а после тех воздействий, которые реально ждут продукт. Иначе типография принимает красивый декор, а бренд получает претензию уже на складе или в рознице.
Мой вердикт: тестировать нужно не фольгу, а всю конструкцию
Холодная фольга на полимерной плёнке — не лотерея и не декоративный каприз, если подойти к ней как к инженерной задаче. Для PP, PE и PET можно получать стабильный, чистый, очень выразительный результат, но нельзя заранее объявить один материал безусловно лучшим или назвать единственный тест, который снимет все риски.
Я бы рекомендовала заказчику закладывать пробный запуск ещё на этапе утверждения этикетки, а не после готовности тиража. В этом запуске должны участвовать конкретные плёнка, фольга, УФ-клей, анилокс, режим отверждения и финишные операции — включая высечку, если она стоит близко к декоративным зонам. После выдержки образец стоит проверить лентой, оценить истирание и обязательно прогнать через реальную механику этикетирования.
Тогда холодное тиснение перестаёт быть эффектом, который держится «на честном слове», и становится тем, чем должно быть в хорошей упаковке: управляемой технологией, где блеск не спорит с надёжностью.
