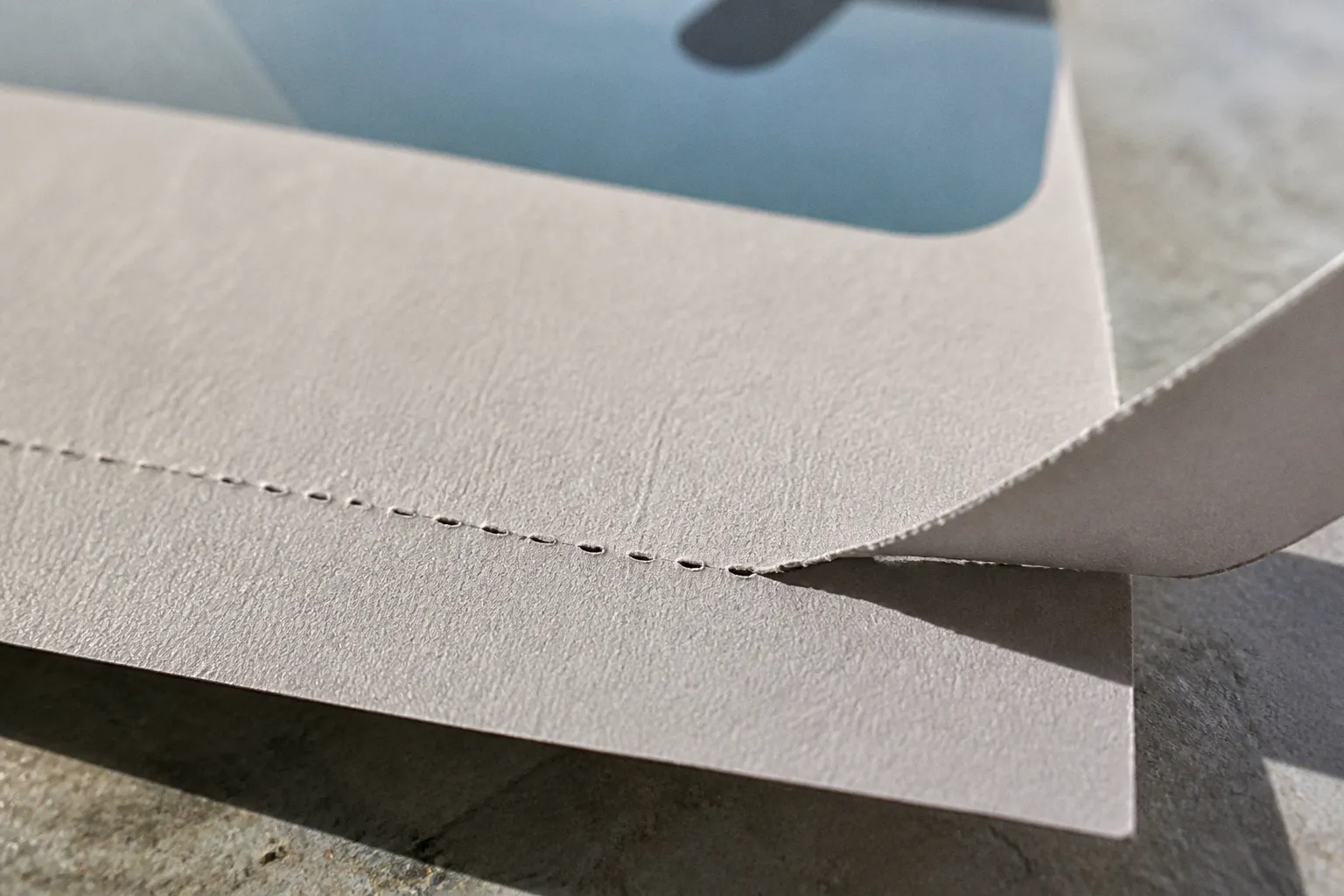

Перфорация бумаги: лучшие методы для отрывных элементов

Ошибка закладывается раньше — в выборе метода перфорации, сочетании прорезей и перемычек, направлении волокон и даже в расстоянии от линии отрыва до края листа.

В послепечатной обработке перфорация бумаги решает очень конкретную задачу: создаёт контролируемую линию разделения, по которой часть изделия можно аккуратно оторвать, не разрушив основной лист. Но универсального «самого лучшего» способа здесь нет. Для купона в рекламной брошюре, билета, отрывного календаря, формы для лазерной печати и этикетки на подложке нужны разные режимы — и иногда разные машины.

Я в работе с заказчиками чаще всего начинаю не с вопроса «какое оборудование у типографии», а с другого: как именно готовое изделие будут отрывать, кто это будет делать и что произойдёт с листом после перфорации. От ответа зависит вся технологическая цепочка — материал, рисунок перфорации, глубина прорези и способ обработки.

Механика отрыва: ротационная система или высечной инструмент

Механическая перфорация остаётся самым понятным и распространённым решением для листовой полиграфии. Ротационная система работает сменными дисковыми инструментами или перфорационными колёсами, которые проходят по материалу и формируют последовательность прорезей с перемычками. На части оборудования за один проход можно совместить несколько операций: перфорацию, резку и биговку.

Это особенно удобно, когда изделию нужна не одна, а сразу несколько линий обработки. Например, на листе можно одновременно выполнить:

• перфорацию для отрывного купона;
• биговку в месте будущего сгиба;
• продольную резку;
• рицовку для материала с плотным покрытием;
• отделение отдельных карточек от общего листа.

Такой комплексный проход сокращает количество переналадок и уменьшает риск несовпадения операций. Но он требует точной настройки: если перфорационное колесо давит слишком сильно, лист начинает преждевременно разделяться; если давления недостаточно, отрыв получается рваным и требует усилия.

Ротационный метод хорошо показывает себя на повторяющихся прямых линиях, особенно при серийной обработке однотипных изделий. Он подходит для квитанций, билетов, блокнотов, талонов, отрывных календарей и брошюр, где линия отрыва заранее заложена в макете и не меняется от экземпляра к экземпляру.

Высечка с перфорационным элементом нужна там, где линия должна проходить по сложному контуру или сочетаться с фигурной формой изделия. В этом случае используют штамп либо гибкую высекальную форму, в которую включены участки с перфорацией. Ротационная высечка также может одновременно выполнять резку, перфорацию и рицовку, но уже по более сложной геометрии.

В чём разница между ротационной и линейной перфорацией

В повседневной работе эти термины иногда смешивают, хотя за ними стоят разные производственные сценарии. Ротационная перфорация выполняется вращающимся инструментом и удобна для поточной обработки: лист проходит через узел, а колесо формирует линию в движении. Линейная перфорация чаще подразумевает инструмент или форму, которая воздействует на лист по заданной прямой за один цикл либо в составе плоской высечки.

Перфорацию нельзя автоматически заменять биговкой или рицовкой. Биговка формирует ослабленную канавку для сгиба, но не должна отделять одну часть изделия от другой. Рицовка надрезает или уплотняет поверхность, помогая сложить плотный, ламинированный или покрытый материал без растрескивания. Перфорация, напротив, должна обеспечить последующее разделение по линии.

Хорошая перфорация не просто облегчает отрыв — она заранее управляет тем, где именно изделие начнёт разделяться и сколько усилия для этого потребуется.

Лазерная микроперфорация для цифровой и переменной печати

Лазерная микроперфорация стала особенно полезной там, где листы печатаются цифровым способом, содержат переменные данные или требуют нескольких разных схем обработки в одном тираже. В отличие от механического инструмента, лазер может получать линию непосредственно из цифрового макета: менять положение, длину, рисунок и сочетание операций без изготовления нового штампа.

Термины micro-perf и data-perf обычно используют для обозначения более тонкой, управляемой лазерной обработки. Такая линия состоит из множества небольших отверстий или прорезей, которые обеспечивают контролируемое разделение, но меньше нарушают структуру листа до момента отрыва.

На практике лазерная микроперфорация особенно интересна в трёх ситуациях:

1. Переменная продукция. Когда каждому экземпляру нужны разные поля, купоны или линии отрыва, цифровое управление позволяет не изготавливать отдельную оснастку под каждый вариант.

2. Нестандартная геометрия. Линия может следовать сложному контуру, если это допускает конкретная система и материал.

3. Подача в лазерный принтер или цифровую машину. Более аккуратная микроперфорация обычно создаёт меньше бумажной пыли и проблем со слипанием листов, чем глубокая механическая перфорация.

Но слово «микро» не означает, что такой способ автоматически подходит для любой задачи. Если изделие должно быстро отрываться в руках, слишком деликатная линия может оказаться неудобной. Если материал плотный, ламинированный или многослойный, лазеру потребуется иной режим, а иногда — пробный прогон с оценкой не только качества линии, но и поведения кромки после отрыва.

В качестве ориентира для цифровых работ встречается параметр около 30 перфораций на дюйм для laser-perf или micro-perf. Это не универсальная настройка для всей продукции, а пример, используемый в рекомендациях для определённых лазерных принтеров. Итоговый рисунок зависит от плотности, покрытия и того, насколько легко материал должен разделяться вручную.

Современные лазерные системы могут совмещать микроперфорацию, высечку и биговку. Например, для оборудования PaperOne 3500 заявлен диапазон толщины материалов 0,09–0,6 мм и производительность до 2500 листов в час при формате B3. Эти цифры полезны для понимания класса оборудования, но переносить их на любую другую машину нельзя: производительность зависит от формата, схемы обработки, материала и количества операций.

Как выбрать способ под материал, тираж и назначение

Выбор метода перфорации для билетов, купонов или отрывных форм начинается с поведения материала, а не с красивого названия технологии. Один и тот же рисунок прорезей может дать аккуратный результат на офсетной бумаге и совершенно другой — на ламинированном листе, мелованном картоне или материале с выраженной продольной структурой.

Я обычно разбираю задачу по четырём слоям.

1. Плотность и структура бумаги

Чем плотнее материал, тем больше внимания приходится уделять глубине прорези и длине перемычек. На тонком листе глубокая перфорация быстро превращается в почти готовый разрез: изделие начинает распадаться при сортировке, транспортировке или подаче в принтер. На плотном картоне, наоборот, слишком слабая линия не даст чистого отрыва и будет рвать верхний слой.

У бумаги есть и направление волокон. Если линия перфорации проходит поперёк волокон, отрыв может ощущаться иначе, чем вдоль них: край способен уходить в сторону, а нагрузка на перемычки распределяется неравномерно. Для небольших тиражей это иногда обнаруживается только на тестовых образцах, когда визуально линия выглядит безупречно, но при ручном отрыве край начинает «гулять».

Для ориентировочной оценки оборудования можно встретить разные рабочие диапазоны. Например, для Duplo DC-618 заявлена обработка бумаги плотностью 110–400 г/м² и скорость до 23 листов в минуту в условиях, определённых производителем. Эти параметры не являются характеристиками самой перфорации как таковой: они описывают возможности конкретной системы в конкретной конфигурации.

2. Назначение отрывного элемента

Купон, который покупатель отрывает один раз, билет, который отделяют на контроле, и листок блокнота требуют разного баланса между прочностью и лёгкостью отрыва.

Для купонов и талонов линия должна быть заметной, но не настолько слабой, чтобы элемент оторвался во время раздачи. Для билетов часто важен аккуратный край и предсказуемое отделение без повреждения номера или основной части документа. В квитанциях и формах добавляется ещё одно требование: листы должны нормально проходить через принтер, копировальный аппарат или сканер.

Для переплёта на пружину используется уже не классическая линия отрыва, а ряд отверстий заданной формы и шага. Здесь перфорация не должна ослаблять изделие по линии разделения — её функция состоит в подготовке отверстий под дальнейшую сборку.

3. Тираж и переменность данных

Для большого повторяющегося тиража механическая ротационная перфорация обычно оказывается рациональнее: инструмент уже подготовлен, операция быстро проходит по листу, а стоимость распределяется на значительный объём.

Для малых серий и персонализированной продукции выгоднее может оказаться цифровая лазерная система, особенно если макеты меняются от экземпляра к экземпляру. Здесь заказчик платит не только за саму линию перфорации, но и за технологичность процесса: отсутствие отдельного штампа, быстрый переход между заданиями и возможность выполнять несколько схем из одного цифрового файла.

4. Дальнейшая подача листа

Если после печати перфорированные листы будут снова попадать в лазерный принтер, нельзя оценивать результат только по тому, насколько легко отрывается купон. Слишком глубокие прорези могут привести к слипанию листов, двойной подаче и замятиям, особенно в зоне захвата.

Для подготовки материалов под лазерную печать встречается рекомендация завершать линию перфорации примерно в 1,6 мм от каждого края формы. Это снижает риск того, что небольшой фрагмент отделится внутри тракта принтера. Там же используют более гладкую laser-perf или micro-perf; в рекомендациях для отдельных моделей фигурирует рисунок около 30 перфораций на дюйм.

Это именно технологическая рекомендация для определённого сценария, а не универсальный закон. Конкретный принтер может иметь иной тракт, другой захват и свои ограничения по плотности листа. Поэтому тестовую пачку следует прогонять через ту же модель оборудования, на которой будет выполняться основной тираж.

Что происходит с линией после ламинации и отделки

Постпечатная отделка заметно меняет поведение перфорации. Ламинация усиливает поверхность и одновременно создаёт дополнительный слой, который нужно либо прорезать вместе с основой, либо обрабатывать отдельной операцией. Если перфорация выполнена до ламинации, плёнка может частично перекрыть линию и сделать отрыв тяжелее. Если перфорировать после ламинации, появляется риск получить более жёсткий, визуально заметный край и небольшие надрывы плёнки.

С УФ-лакированием ситуация зависит от площади покрытия и его толщины. Лак может сделать поверхность более хрупкой на линии прорезей, а при неудачном совмещении — вызвать сколы или локальное растрескивание. Особенно это заметно на плотных материалах с крупными заливками и контрастным декором.

Для упаковочных элементов добавляется каширование картона. Здесь уже нельзя смотреть только на верхний печатный слой: линия может проходить через один слой, несколько слоёв или полностью через заготовку, в зависимости от конструкции. Если нужно отделить часть упаковки, перфорация должна работать согласованно с клеевым слоем и направлением волокон каждого компонента.

Для этикеток критично различать перфорацию лицевого материала и подложки. В некоторых конструкциях требуется контролируемый надрез верхнего слоя, чтобы этикетка отделялась от основы; в других — линия должна проходить через весь материал, но сохранять перемычки. Нельзя обещать одинаковый результат только по названию операции: глубина прохода и последовательность обработки определяют, будет ли этикетка сниматься чисто или начнёт рваться вместе с подложкой.

После ламинации или каширования перфорацию нужно проектировать как часть многослойной конструкции, а не как последнюю декоративную операцию над уже готовым листом.

Макет: где чаще всего закладывается будущий брак

Даже хорошо настроенная машина не исправит линию, которая слишком близко подошла к тексту, попала в область переменного номера или пересекла участок с высокой концентрацией краски. В макете перфорация должна быть самостоятельным технологическим элементом, а не случайной тонкой линией, которую передали в типографию без пояснений.

Перед запуском я рекомендую отдельно зафиксировать:

• точное положение линии относительно края и соседних элементов;
• назначение каждой линии: отрыв, сгиб, рицовка или отверстия под переплёт;
• материал лицевого слоя, подложки и дополнительных покрытий;
• направление волокон, если оно критично для отрыва;
• способ дальнейшей подачи листов — ручной, автоматический, лазерный принтер, финишное оборудование;
• допустимую прочность перемычек и требуемое усилие отрыва;
• необходимость тестового прогона после ламинации, лакировки или каширования.

Отдельно нужно продумать край линии. Для листов, которые будут проходить через принтер, перфорацию не стоит доводить вплотную до границы формы. В рекомендациях для отдельных лазерных сценариев фигурирует отступ около 1,6 мм от каждого края. Это помогает сохранить целостность фрагмента во время захвата, но точное значение всё равно нужно сверять с конкретным оборудованием и форматом.

Сама линия тоже должна иметь разумный рисунок. Маленькие пазы подходят для отрывных элементов, а отверстия заданной формы и шага — для пружинного переплёта. Универсального шага, длины прорези или размера перемычки для всей полиграфии не существует. Даже соотношение прорезей и перемычек 1:1, которое встречается в требованиях к конкретным почтовым карманам USPS, нельзя переносить на билеты, купоны или упаковочные заготовки без отдельной проверки.

Тестовый прогон важнее красивой спецификации

На согласовании заказчики часто спрашивают, можно ли сразу назвать идеальную настройку: например, сколько оставить перемычек, насколько глубоко прорезать лист и какой метод гарантированно даст ровный край. Честный ответ — без теста нельзя. Итог зависит от сочетания параметров, а не от одной цифры.

Минимальный тестовый прогон должен включать несколько проверок:

1. Отрыв вручную. Элемент должен отделяться по заданной линии, не уводя разрыв в сторону и не оставляя длинных волокон.

2. Повторяемость. Несколько листов из начала, середины и конца партии должны вести себя одинаково.

3. Подача в оборудование. Если листы будут печататься или сортироваться автоматически, их нужно прогнать через реальный тракт, а не только через настольный принтер для проверки картинки.

4. Состояние края после отделения. Проверяют не только чистоту отрыва, но и отсутствие расслоения, сколов лака, загибов и выступающих волокон.

5. Поведение после отделки. Ламинированный, лакированный или кашированный образец тестируют именно в том виде, в котором он уйдёт заказчику.

6. Удобство пользователя. Слишком крепкая линия заставляет рвать изделие с усилием, а слишком слабая создаёт брак ещё до использования.

Для почтовой продукции существуют отдельные технические требования к рисунку перфорации и прочности прикреплённого материала. В одном из частных стандартов для перфорированных карманов указано соотношение прорезей и перемычек 1:1, минимальная длина перемычки 1 мм и минимальная прочность на разрыв 100 gf в машинном и поперечном направлениях по TAPPI T414. Это полезный пример того, насколько конкретными могут быть требования в специализированной продукции, но не готовая настройка для всего рынка.

Мой вердикт: какой метод выбирать

Если нужно изготовить большой повторяющийся тираж с прямыми линиями отрыва — купоны, билеты, квитанции, отрывные блоки, — я бы в первую очередь рассматривала ротационную механическую перфорацию. Она технологична, хорошо встраивается в поточный постпресс и может совмещаться с резкой или биговкой за один проход.

Если продукция печатается цифровым способом, содержит переменные данные или требует часто менять схему линий, предпочтение стоит отдавать лазерной микроперфорации. Её сильная сторона — адаптация без изготовления новой оснастки и более аккуратное поведение при последующей лазерной печати. Но для сложных материалов всё равно понадобится пробный режим, потому что микроперфорация не является универсально лучшей для каждого картона, покрытия и типа отрыва.

Если у изделия фигурный контур, несколько зон отделения или сложная упаковочная конструкция, рациональнее смотреть в сторону высечки с перфорационным элементом. Такой подход даёт больше свободы по геометрии, но требует точной подготовки формы и внимательного контроля совмещения.

И наконец, я бы не принимала решение только по образцу обычной немелованной бумаги. Для реального заказа нужно тестировать именно тот материал, который пойдёт в тираж: с той же плотностью, печатью, ламинацией, лаком, клеем или кашированием. Перфорация бумаги — небольшая по площади операция, но именно она часто определяет восприятие готового изделия: будет ли купон отделяться с первого раза, сохранится ли аккуратный край билета и пройдёт ли форма через принтер без замятия.

Мой практический совет заказчику прост: в техническом задании описывайте не «сделать перфорацию», а сценарий использования — что отрывают, когда отрывают, каким усилием и что происходит с листом до этого момента. Тогда типография сможет подобрать не просто инструмент, а рабочий баланс между прочностью, чистотой края, скоростью производства и стоимостью тиража.
