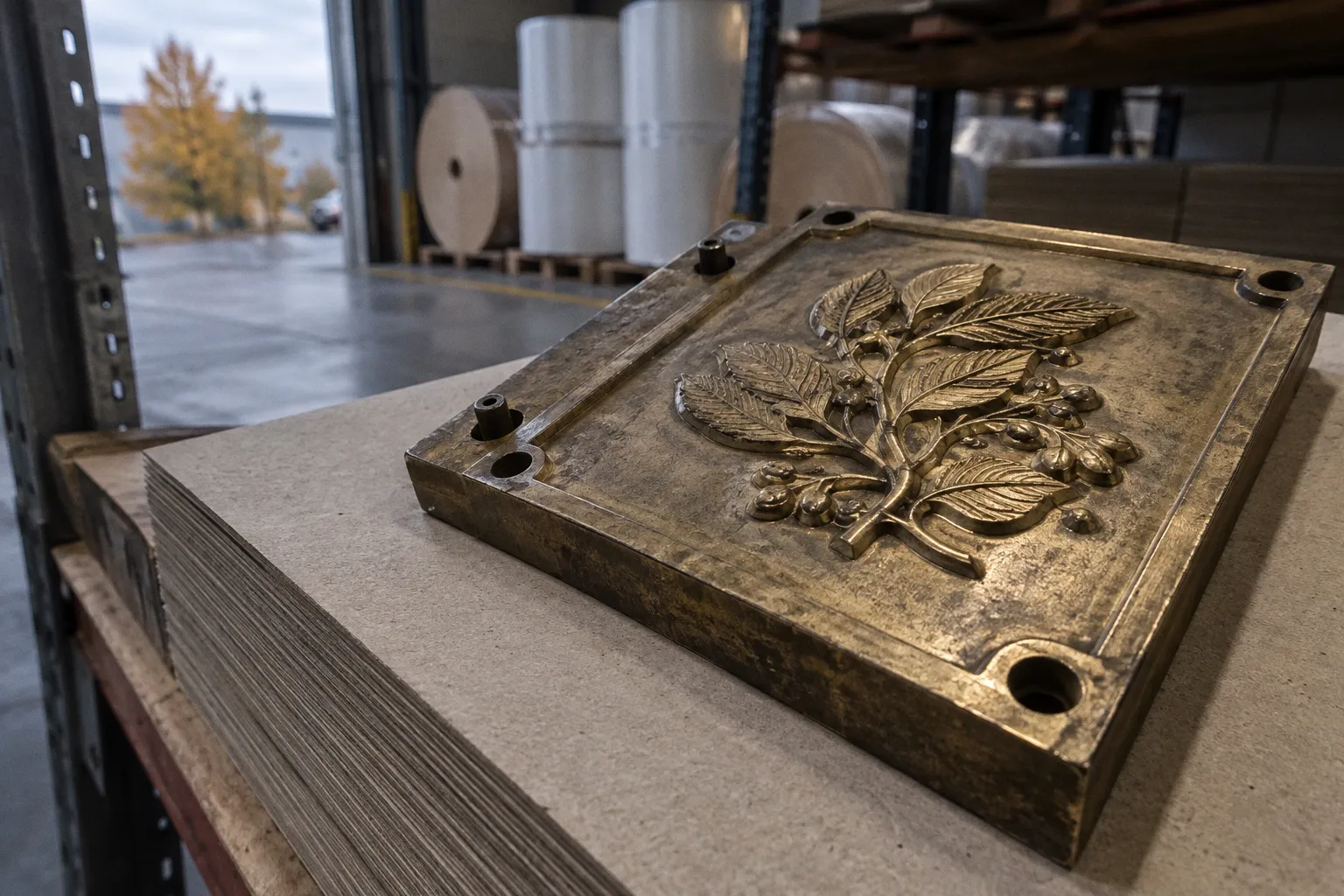

Конгревное тиснение на картоне: выбор клише и плотности материала
Дефект, который сразу выдаёт неопытную настройку конгрева, может проявиться на готовом тираже как тонкая белёсая полоска вдоль рельефа: картон в этом месте чрезмерно растянут или повреждён.
Бывает и наоборот — рельеф выглядит плоским, будто его слегка вдавили пальцем, без характерной светотени и тактильного объёма. Причина не всегда в клише или давлении отдельно: результат зависит от того, насколько геометрия оснастки и режим пресса подходят конкретному картону.
Значение «300 г/м²» сообщает массу квадратного метра материала, но не его фактическую толщину и не то, как лист поведёт себя под нагрузкой. Картоны одинаковой плотности могут отличаться по толщине, составу и сжимаемости. Именно эти свойства влияют на глубину рельефа, ширину линий и геометрию контрматрицы. Поэтому разговор о конгреве стоит начинать не с одной цифры на упаковке, а с материала, макета и задачи отделки.
Физика рельефа: почему толщина картона важнее плотности
Конгревное тиснение формирует выпуклый рельеф за счёт пары элементов: пуансон вдавливает картон в контрматрицу. Кажется логичным предположить, что более плотный материал лучше держит форму. Но плотность сама по себе не говорит, насколько лист сожмётся под давлением и где проходит граница между выразительным рельефом и повреждением поверхности.
Картон одной плотности может иметь разную толщину в зависимости от производителя и типа. У целлюлозного картона, макулатурного хром-эрзаца и дизайнерского материала различаются структура и реакция на деформацию. Поэтому перед выбором глубины полезно знать фактическую толщину листа и, если материал уже имеет текстуру или покрытие, учитывать и их влияние.
Глубина тиснения не назначается только по плотности. Слишком агрессивная деформация может растянуть верхний слой, повредить покрытие или ослабить картон в узких участках. Слишком осторожная настройка, напротив, даст слабый рельеф, особенно на участках с мелкими деталями. Универсальной глубины, которая одинаково хорошо сработает на любом картоне, нет: её подбирают по материалу, рисунку и возможностям пресса.
Отсюда и первый практический вопрос технологу: не только «какая плотность?», но и «какова фактическая толщина листа и есть ли у него покрытие или заводская фактура?». Без этих сведений расчёт клише остаётся приблизительным. Для сложного макета разумно заранее обсудить пробный оттиск: он покажет, как выбранный картон принимает рельеф, и позволит скорректировать оснастку или сам рисунок до запуска всей партии.
Важно также различать толщину листа до тиснения и то, как он поведёт себя в зоне деформации. Картон с рыхлой структурой, мелованным слоем или выраженной фактурой может реагировать иначе, чем гладкий материал той же толщины. На упаковке это особенно заметно: большая выпуклая деталь может выглядеть эффектно на пробе, но при чрезмерной глубине ослабить участок, который затем будет сгибаться или склеиваться.
Геометрия оснастки: ширина выемки и минимальные линии
Геометрия клише определяет, насколько чисто картон войдёт в контрматрицу и сохранит форму после снятия давления. В практических расчётах ширину выемки соотносят с толщиной материала. Ориентир в одну-две толщины может быть отправной точкой для обсуждения, но не универсальным законом: итоговая геометрия зависит от формы рельефа, особенностей картона и конструкции оснастки.
Если выемка слишком узкая для конкретного материала и рисунка, края рельефа могут испытывать избыточную нагрузку. Это повышает риск повреждения поверхности или прорезания. Если выемка чрезмерно широкая, картону может не хватить боковой поддержки, и контур получится менее чётким. Поэтому размеры нельзя механически переносить из одного заказа в другой только потому, что плотность картона совпадает.
Минимальную ширину линий в макете тоже лучше согласовывать с типографией до изготовления клише. Тонкая линия может потеряться, соседние элементы — слиться, а мелкая надпись — стать нечитаемой после деформации. Для предварительной оценки полезно учитывать толщину картона, но окончательный предел зависит от характера рисунка и выбранной оснастки. Тонкая линия, которая хорошо выглядит на экране, не обязательно сохранит тот же вид в рельефе.
| Что оценивают | На что влияет | Что обсудить до изготовления клише |
|---|---|---|
| Фактическая толщина картона | Подбор геометрии выемки и глубины | Измерение материала, а не только указание плотности |
| Ширина и частота линий | Чёткость контуров и сохранение мелких деталей | Какие элементы нужно укрупнить или упростить |
| Форма углов и переходов | Риск повреждения картона в нагруженных точках | Нужны ли скругления и плавные переходы |
| Покрытие и заводская фактура | Равномерность рельефа и внешний вид поверхности | Как материал ведёт себя на пробном оттиске |
Особенно внимательно стоит работать с дизайнерскими картонами, у которых уже есть заводское тиснение — например, выраженная линейная или зернистая фактура. Такая поверхность может по-разному взаимодействовать с новым рельефом: на одних участках рисунок будет заметнее, на других — визуально спорить с фактурой. Здесь важно смотреть не только на номинальную толщину, но и на характер поверхности, а пробный оттиск помогает оценить сочетание эффектов.
Острые углы и тонкие перемычки требуют отдельного внимания. В местах резкого перехода нагрузка на материал распределяется иначе, чем на широком плавном контуре. Скругление углов иногда помогает снизить риск повреждения и делает рельеф чище, но радиус нельзя назначать без оглядки на макет: чрезмерное скругление изменит рисунок. Лучше показать технологу исходный векторный файл и согласовать, где допустима корректировка формы.
Геометрию клише нельзя рассчитать по плотности картона в одиночку. Толщина, фактура, ширина линий и форма рельефа работают вместе — именно их и нужно обсуждать до изготовления оснастки.
Магний против латуни: выбор клише под тираж
После согласования геометрии выбирают материал оснастки. Для конгрева часто используют магниевые и латунные клише. Разница между ними — не только в стоимости изготовления: имеют значение планируемый тираж, сложность рисунка, детализация и число уровней рельефа.
Магниевые клише обычно рассматривают для коротких и средних тиражей, а также задач, где не требуется сложная многоуровневая гравировка. Для них указывают рабочий ресурс до 50 000 оттисков, однако это не гарантия одинакового результата на любом заказе: фактическое состояние оснастки зависит от режима работы, материала и особенностей рисунка. Стандартные толщины клише могут различаться; конкретный вариант согласуют с типографией и используемым оборудованием.
Латунные клише выбирают, когда важны сложный рельеф, точная детализация или повышенный ресурс. Для них указывают ресурс от 150 000 оттисков и выше. Латунь твёрже магниевого сплава, но изготовление обычно сложнее и дороже, поэтому её преимущества должны быть нужны именно этому заказу, а не просто звучать убедительно в смете.
| Параметр | Магниевое клише | Латунное клише |
|---|---|---|
| Типичная область применения | Короткие и средние тиражи, менее сложная геометрия | Большие тиражи и сложный рельеф |
| Указанный ресурс | До 50 000 оттисков | От 150 000 оттисков и выше |
| Сложность рисунка | Подходит не для каждой многоуровневой задачи | Удобно для детализированного и многоуровневого рельефа |
| Изготовление | Как правило, проще и экономичнее | Обычно сложнее и дороже |
| Что уточнить | Подходит ли клише под макет и план тиража | Оправдывают ли сложность и ресурс затраты |
Выбор не сводится к правилу «мало оттисков — магний, много — латунь». Один крупный логотип и сложная иллюстрация при одинаковом тираже предъявляют к оснастке разные требования. Если в макете есть тонкие элементы и несколько уровней, важны устойчивость мелких деталей и качество переходов. Если рисунок крупный и одноуровневый, более дорогая оснастка может не дать заметного для заказчика преимущества.
Стоит заранее выяснить, какой ресурс подразумевает подрядчик: предел, при котором клише ещё способно работать, или объём, на котором ожидают стабильное качество. Эти понятия не всегда совпадают. Полезно также спросить, как будут контролировать оттиск по ходу тиража и что будут делать, если рельеф начнёт меняться. Такой разговор практичнее, чем обещание, что любой материал клише непременно отработает заявленное число оттисков без проверки.
Контроль влажности и риск растрескивания
При конгреве картон локально деформируется, поэтому его состояние влияет на то, насколько чисто сформируется рельеф и сохранит ли лист плоскостность. Влажность — один из факторов, которые могут повлиять на эластичность и поведение материала. Слишком сухой картон может оказаться более хрупким, а при избытке влаги лист может стать менее стабильным по форме. Но конкретный режим зависит от самого материала и условий производства.
В технологических рекомендациях встречается ориентир около 9% с допуском примерно в два процентных пункта. Его не стоит превращать в универсальную норму для любого картона: следует учитывать требования производителя материала и условия в цехе. Если заказ сложный, а риск растрескивания высок, влажность лучше измерить подходящим прибором, а не оценивать на ощупь.
На практике значение имеют и хранение, и акклиматизация. Материал, который только что привезли из другого температурного режима, не всегда готов к немедленной обработке. Пачке может понадобиться время, чтобы адаптироваться к условиям цеха. Срок и способ такой подготовки лучше согласовать с типографией: они зависят от упаковки, состояния картона и разницы между условиями хранения и производства.
Если в помещении сезонно меняются температура и влажность, важно не компенсировать это автоматически увеличением давления. Повышенное давление может усилить деформацию, но не устранит нестабильность материала. При подозрении на проблему технологу стоит проверить состояние картона и пробный оттиск, а затем уже корректировать режим.
Измерение влажности — не формальность и не единственный показатель качества. Оно особенно полезно, когда материал ведёт себя нестабильно, появляются трещины или рельеф заметно меняется от листа к листу. В таких случаях лучше остановиться и выяснить причину, чем продолжать тираж, надеясь, что дефект исчезнет сам.
Рельеф начинается не с регулировки пресса, а с состояния листа. Если картон нестабилен, одно только изменение давления может не исправить результат.
Многоуровневый рельеф и сочетание с фольгированием
Одноуровневый конгрев — например, логотип или рамка одной высоты — обычно проще в настройке, чем рисунок с несколькими уровнями. В многоуровневом рельефе соседствуют плоские зоны, переходы и выступающие участки. Чем сложнее рисунок, тем важнее согласовать его с толщиной и фактурой картона, а также с возможностями выбранного клише.
Перепады высоты между соседними участками нельзя назначать по одному универсальному числу. Слишком резкие переходы могут перегрузить материал или сделать отдельные уровни визуально неразличимыми. Слишком плавные, напротив, способны стереть задуманный контраст. Технолог оценивает рельеф в связке с макетом и материалом; для сложной работы проба полезнее, чем попытка заранее решить всё одной цифрой.
Размер верхних площадок также зависит от конкретной геометрии. Маленький выступ не обязательно провалится, а крупный не обязательно получится чётким: на результат влияют форма перехода, поддержка соседних зон, толщина картона и точность оснастки. Поэтому универсальный порог площади здесь ненадёжен. Если в макете есть мелкие верхние элементы, их стоит отдельно показать технологу и проверить на пробном оттиске. При необходимости детали можно укрупнить или упростить, сохранив общий замысел.
Совмещение конгрева с печатью, фольгированием или выборочным лаком требует отдельной оценки регистрации. Насколько точно должны совпадать элементы, зависит от макета, оборудования и последовательности операций. Чем заметнее несовпадение на готовом изделии, тем важнее заранее определить допуск и предусмотреть контроль приладочного образца. Не всякий дизайн нуждается в предельно точном совмещении, но если фольга должна лечь ровно на вершину рельефа, ошибка становится особенно заметной.
Конгрев и фольгирование решают разные задачи: первый добавляет объём и тактильность, вторая — металлический блеск и цветовой акцент. Их можно использовать независимо или сочетать. Например, логотип можно сделать рельефным, а небольшую деталь выделить фольгой. Если фольга размещается непосредственно на выступающей части конгрева, важно согласовать последовательность операций и конструкцию оснастки. Давление и совмещение в такой работе подбирают для конкретного изделия, а не переносят автоматически с отдельного тиснения.
Приёмка тиража и разговор с подрядчиком
При приёмке стоит смотреть не только на то, насколько рельеф заметен на одном удачном образце, но и на его состояние по тиражу. Проверка не заменяет измерений и технологического контроля, однако помогает вовремя заметить очевидные проблемы.
- Осмотрите края рельефа. На них не должно быть заметных разрывов, заусенцев или участков, где поверхность картона повреждена.
- Оцените рисунок при боковом свете. Так легче увидеть, насколько отчётливо читается рельеф и не теряются ли мелкие элементы.
- Проверьте обратную сторону листа. Следы деформации сами по себе не всегда означают брак, но выраженные повреждения или продавленные участки стоит обсудить с подрядчиком.
- Сравните оттиски из разных частей тиража. Рельеф не должен заметно расплываться, пропадать или менять форму. Если качество меняется, нужно выяснить причину — дело может быть в оснастке, настройке пресса или стабильности материала.
Если дефект нарастает по ходу работы, имеет смысл приостановить запуск и проверить клише, настройку давления и состояние картона. Не каждый перепад между первым и последним оттиском означает, что клише выработано: ресурс магниевой оснастки может составлять до 50 000 оттисков, а состояние конкретного штампа оценивают по фактическому качеству. Если разница стала заметна уже на партии в 5 000 экземпляров, это повод проверить оснастку и оттиск, а не автоматически объявлять клише изношенным и требовать замены.
Перед заказом полезно задать технологу несколько конкретных вопросов:
- Какова фактическая толщина картона, который пойдёт в работу, и учитывается ли его фактура?
- Из какого материала будет изготовлено клише и почему оно подходит для этого макета и планируемого тиража?
- Как проверят рельеф на пробе и будут контролировать его стабильность в ходе тиража?
- Как подрядчик учитывает влажность и условия хранения материала, если картон чувствителен к ним?
- Нужно ли упростить или укрупнить мелкие элементы макета?
Ответы на эти вопросы обычно полезнее общего обещания идеального результата. Портфолио показывает удачные работы, но не объясняет, как типография будет вести именно ваш заказ. Здесь важны не громкие формулировки, а готовность обсудить ограничения картона, оснастки и рисунка до начала производства.
Что определяет результат
Конгревное тиснение на картоне держится на нескольких взаимосвязанных решениях: выборе материала, понимании его фактической толщины, геометрии клише, настройке пресса и контроле качества по ходу работы. Плотность полезна для описания картона, но не заменяет сведений о толщине, фактуре и реакции листа на деформацию.
Магний и латунь выбирают не по принципу «дороже значит лучше», а под сочетание тиража и сложности рисунка. Указанный ресурс клише помогает сравнить варианты, но не отменяет проверки фактического оттиска. А для многоуровневого рельефа и мелких деталей особенно важно не полагаться на универсальные пределы: их пригодность проверяют на конкретном материале и макете.
Хороший конгрев не получается одним сильным нажатием. Нужны подходящая оснастка, подготовленный картон и проба, на которой видно, что именно следует скорректировать. Чем раньше технолог и заказчик сверят ожидания с реальными свойствами материала, тем меньше вероятность, что недостаток обнаружится уже на готовой партии.
