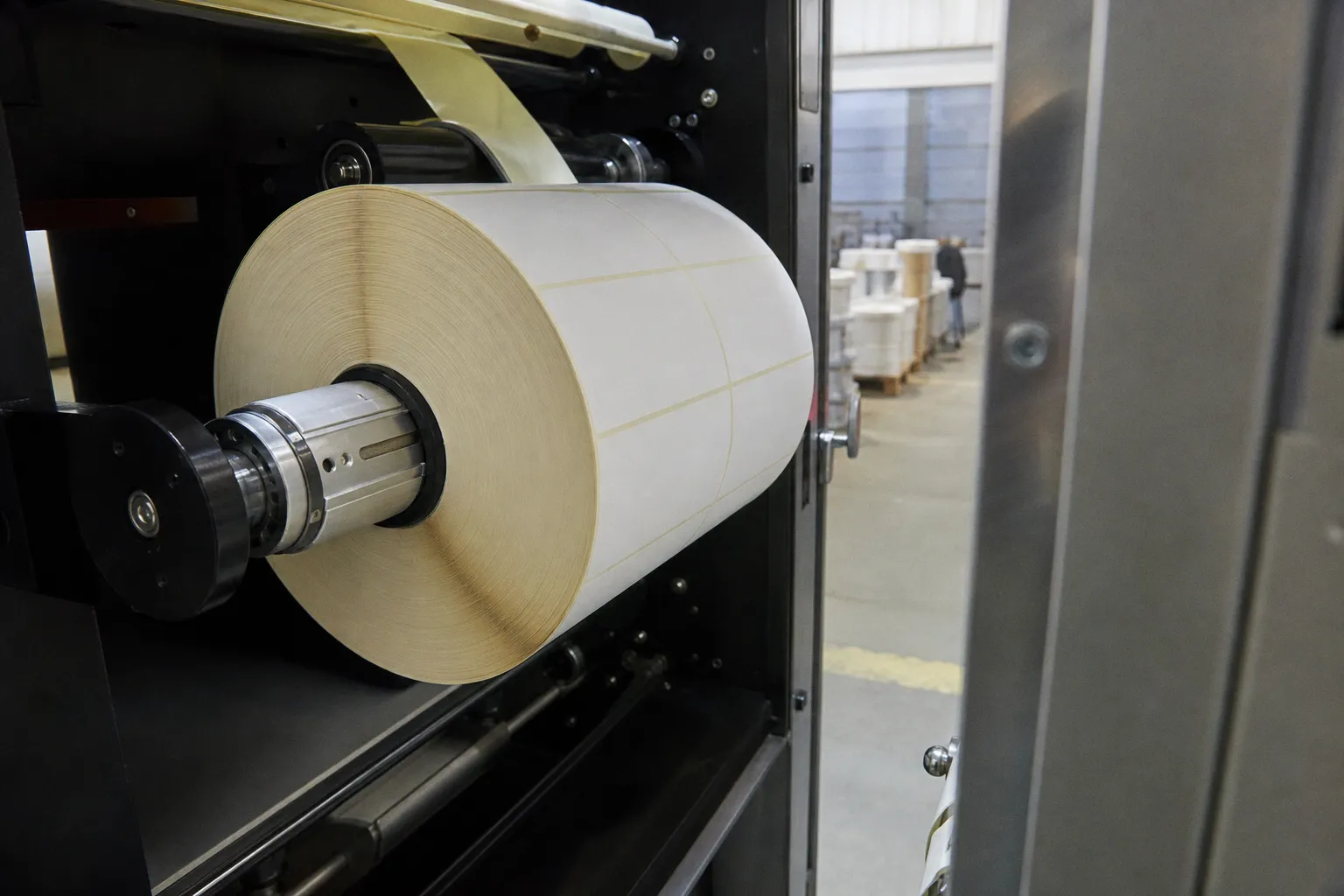

Параметры рулона этикеток для автоматического аппликатора: чек-лист перед печатью

Но рулоны встают колом: втулка не садится на разматывающий вал, лента сминается, датчик теряет позицию. Через час выясняется, что типография намотала этикетки на втулку одного диаметра, а у заказчика стоит аппликатор, рассчитанный на другой. Весь тираж уходит на перемотку — а это сорванные сроки, простой линии и потеря доверия к подрядчику. Причина почти всегда одна: кто-то на этапе согласования не проверил параметры рулона.

Я не устаю повторять новым клиентам: рулон этикеток — это не просто носитель, это часть технологической цепочки вашего склада или производства. Каждый его параметр должен быть согласован с тем, что написано в паспорте аппликатора. Казалось бы, что стоит напечатать красивую этикетку? Но стоит пропустить одну характеристику — и весь макет, над которым дизайнер трудился неделями, превращается в дорогостоящий брак. Поэтому параметры рулона этикеток для аппликатора лучше согласовывать до печати, а не тогда, когда оператор уже пытается поставить бобину на вал и понимает, что «почти подходит» в автоматической линии не работает.

1. Геометрия втулки и ограничения разматывающего узла: почему размер имеет значение

Втулка — это каркас рулона, та самая жёсткая ось, на которую ложится вся нагрузка при разматывании. В автоматических аппликаторах используются несколько распространённых стандартов внутреннего диаметра втулки: 40 мм, 76 мм, то есть классические 3 дюйма, и 101 мм, или 4 дюйма. На первый взгляд разница выглядит незначительной — какие-то миллиметры. Но для разматывающего узла конкретного оборудования эти миллиметры критичны: посадочное место либо зафиксирует втулку жёстко, либо начнёт её проворачивать, и тогда лента пойдёт с проскальзыванием, а датчик станет ловить позицию рвано и непредсказуемо.

Именно на этом этапе рождаются сбои, которые заказчик потом описывает словами «у вас этикетка не работает». Этикетка, как правило, работает. Линия тоже работает. Просто им дали рулон не того калибра.

Когда я вижу в заказе фразу «втулка стандартная», я всегда уточняю: у кого стандартная? У типографии, у заказчика, у производителя аппликатора? Это три разных понимания одного и того же слова, и каждое из них может стоить тиража. Для одной типографии стандартом будет 76 мм, потому что так настроены перемоточные машины. Для небольшого склада стандартом может оказаться 40 мм, потому что там годами пользовались полуавтоматическим диспенсером. А производитель линии в паспорте вообще мог заложить 101 мм, потому что оборудование рассчитано на тяжёлые рулоны и длительную работу без смены бобины.

Если у вас нет под рукой паспорта оборудования, откройте крышку разматывающего узла и измерьте посадочный диаметр штангенциркулем. Это занимает буквально минуту и сразу снимает основные вопросы. Но измерение «на глаз» здесь не годится: втулка должна не просто налезть, а сесть без люфта и без принудительного усилия. Любой перекос потом проявится на скорости — лента начнёт гулять, край подложки будет уходить в сторону, а оператор станет подкручивать направляющие, хотя проблема лежит не в направляющих.

Чтобы исключить разночтения, добавьте в техническое задание строку вида: «втулка — 76 мм, картон, внутренний диаметр не менее 75,5 мм». Чёткие числа на бумаге всегда понятнее абстрактного «стандарт», который каждый трактует по-своему.

Отдельно стоит сказать о материале втулки. Картонные втулки — самый распространённый вариант для этикеточных рулонов: они лёгкие, недорогие и обеспечивают достаточную жёсткость для большинства применений. Пластиковые втулки встречаются реже, обычно на линиях с высокой скоростью разматывания, где важна точная балансировка и минимальное биение. Но если ваш аппликатор рассчитан на картонную втулку, а типография прислала пластик — или наоборот, — фиксация может оказаться недостаточной. Это ещё один повод прописать материал втулки в техзадании, а не полагаться на «обычно мы делаем так».

Втулка — это не расходник, а интерфейс между типографией и вашей линией. Экономия на перемотке в правильный диаметр всегда оборачивается простоем и сорванной отгрузкой.

2. Направление намотки: как избежать переделки тиража из-за ошибки в ориентации

Направление намотки рулонных этикеток — характеристика, которую невозможно нормально оценить по макету PDF, но которая мгновенно проявляется при попытке установить рулон на линию. Этикетка может выходить из рулона «наружу», то есть лицевой стороной от втулки к внешнему краю, или «внутрь», лицевой стороной к центру рулона. В профессиональной терминологии это часто обозначают как face out и face in.

Большинство современных промышленных аппликаторов настроено на выход «наружу», но встречаются и обратные конфигурации — особенно на старом импортном оборудовании, на нестандартных линиях и в узких упаковочных задачах, где траектория подачи тары задаёт свои правила и не допускает переворота этикетки в процессе нанесения.

Ошибка в направлении — самый обидный сценарий из возможных. Рулон выглядит идеально, печать безупречна, цвет попал в допуск, высечка чистая. Но этикетка либо выходит перевёрнутой, либо прижимной механизм не может подцепить её под нужным углом. Ситуацию усугубляет то, что обнаруживается она, как правило, уже на линии — когда тираж напечатан, порезан и намотан, а переделывать поздно и дорого.

Именно поэтому направление намотки нужно фиксировать в техническом задании наравне с размером этикетки и материалом. Не «как обычно», не «для аппликатора», не «по стандарту», а конкретно: face out или face in, с уточнением положения верхнего края этикетки относительно направления подачи.

На практике я рекомендую добавлять в задание типографии не просто фразу «намотка по согласованию», а конкретное указание: «намотка наружу, face out, если иное не предусмотрено паспортом аппликатора». Эта формулировка передаёт типографии понятный ориентир, но оставляет за вами рабочую точку контроля при приёмке.

Не забудьте и про положение этикетки относительно кромки ленты. Даже при правильном направлении намотки смещение макета вправо или влево приведёт к тому, что аппликатор будет подавать этикетку мимо центра тары. Для автоматической аппликации это особенно чувствительно: оператор может компенсировать небольшое отклонение настройкой направляющих, но если партия намотана с нестабильным боковым положением, регулировка превращается в бесконечную погоню за уезжающей лентой.

Что стоит зафиксировать в задании рядом с направлением намотки:

• где у этикетки верх и низ относительно направления движения ленты;
• выходит ли лицевая сторона наружу или внутрь;
• от какой кромки ленты задано боковое положение этикетки;
• допустимое отклонение по боковой координате;
• нужна ли перемотка в один ручей или несколько рулонов с одинаковой ориентацией.

Я часто советую заказчикам провести простую визуальную проверку прямо при получении тиража: размотайте полметра ленты и посмотрите, в какую сторону смотрит лицо этикетки. Эта операция занимает считанные минуты, зато сразу показывает, не придётся ли звонить в типографию с претензией и срочно искать перемотчика.

Есть ещё один нюанс, о котором часто забывают: направление намотки влияет и на то, как аппликатор снимает этикетку с подложки. При неправильной ориентации угол отслаивания меняется, и вместо чёткого, контролируемого отделения получается рывок, который сбивает позиционирование. На высокоскоростных линиях это приводит к пропускам и браку, который сложно диагностировать, если смотреть только на печать и не смотреть на механику подачи.

3. Роль межэтикеточного зазора и меток в работе оптических датчиков

Чтобы аппликатор наклеивал каждую этикетку ровно туда, куда нужно, ему нужно видеть границы. За это отвечает датчик — оптический или ультразвуковой. Он «ловит» либо расстояние между этикетками в рулоне, то есть gap, либо специально напечатанную чёрную метку на подложке, black mark. Без этой границы датчик работает вслепую: этикетки подаются наугад, и каждая следующая может уезжать на пару миллиметров. На глаз это заметно сразу, особенно на цилиндрической таре и на упаковке с жёстко заданной лицевой стороной.

Межэтикеточный зазор кажется пустым местом, за которое заказчик не хочет платить. В реальности это рабочий участок ленты. Именно на нём датчик понимает, что одна этикетка закончилась, а следующая ещё не началась. Если зазор слишком мал, датчик может не успеть зафиксировать перепад. Если слишком велик, линия будет расходовать больше подложки, рулон станет короче по количеству этикеток, а смены бобин участятся.

Критичные параметры для работы датчика выглядят так:

• Межэтикеточный зазор, gap. Часто его задают в диапазоне 2–3 мм, но точное значение лучше брать из паспорта вашего аппликатора. Если зазор слишком мал, датчик может не уловить границу; если слишком велик, вы теряете полезную площадь ленты и увеличиваете расход материала.
• Чёрная метка, black mark. Используется, когда этикетки расположены вплотную, когда материал прозрачный или когда оптический датчик плохо видит край этикетки. Метка печатается на подложке с оборотной стороны, и датчик реагирует именно на неё.
• Расположение метки. Важно не только наличие метки, но и её координата относительно края подложки. Датчик стоит в конкретной зоне, а не «где-нибудь». Если метка уехала в сторону, она для оборудования просто не существует.
• Контраст материала. Прозрачные и металлизированные материалы могут вести себя иначе, чем обычная бумага. Иногда датчику нужен другой режим или другая схема маркировки.
• Толщина подложки. Оптические датчики реагируют на перепад толщины: этикетка толще, чем подложка, и этот скачок даёт сигнал. Если подложка слишком тонкая или материал этикетки нестандартный, чувствительность может потребовать настройки.

Вот почему параметры gap и меток — не «мелочь для типографии», а часть вашего технического задания. Если вы не уверены, какой тип датчика стоит на аппарате, загляните в паспорт: там обычно указаны рекомендуемые размеры зазора и метки. Эти данные нужно передать в типографию вместе с остальными параметрами рулона, а не оставлять на усмотрение печатника.

Межэтикеточный зазор — это не пустое пространство, а рабочий инструмент. Датчик аппликатора «читает» именно его, и отклонение в полмиллиметра может стоить вам ровной укладки на сотнях тысяч единиц продукции.

Отдельная боль — этикетки сложной формы. Прямоугольник с ровным краем датчик видит предсказуемо. Фигурная высечка, узкое горлышко, волнистый контур или этикетка с большим прозрачным окном требуют аккуратнее задавать точку считывания. Иногда лучше не пытаться заставить датчик ловить сложный край, а сразу закладывать чёрную метку. Это дешевле, чем потом доказывать на линии, что «в прошлый раз такая же этикетка работала».

4. Внешний диаметр и вес рулона: критические нагрузки на вал оборудования

Внутренний диаметр втулки определяет, сядет ли рулон на вал. Внешний диаметр и вес определяют, не станет ли этот рулон проблемой для самого разматывающего узла. Эти параметры заказчики проверяют реже всего, хотя последствия их игнорирования могут быть серьёзными: от нестабильной подачи до повреждения привода или тормозного механизма.

Внешний диаметр рулона ограничен конструкцией аппликатора. Если рулон слишком большой, он физически не поместится в разматывающий узел или будет задевать корпус линии. Если слишком маленький — его придётся часто менять, что увеличивает время простоя. Для многих промышленных аппликаторов типичным ориентиром по внешнему диаметру служит диапазон около 200–300 мм, но это именно ориентир, а не универсальное правило. Конкретное ограничение всегда задаёт модель оборудования, поэтому максимальный внешний диаметр нужно сверять с паспортом вашего аппликатора.

И здесь лучше не спорить с железом. Если в паспорте написано, что максимальный внешний диаметр ограничен конкретным значением, рулон «чуть больше» может не пройти уже на этапе установки. Даже если он влезет, у него может не остаться нормального хода, он начнёт задевать защитный кожух или работать с неверным углом подачи ленты.

Вес рулона — отдельная история. Картонная втулка, подложка, сама этикетка, клеевой слой — всё это складывается в массу, которая давит на вал при вращении. Тяжёлый рулон на скорости создаёт инерцию, которую тормозной механизм аппликатора должен компенсировать. Если тормоз не справляется, лента продолжает разматываться после остановки, и следующая этикетка ложится с перекосом. На некоторых аппликаторах есть регулировка тормозного усилия, но диапазон этой регулировки конечен: рулон сверх нормы просто не получится корректно оттормозить.

Ориентироваться можно так, но финальное решение всё равно принимает паспорт оборудования:

Оговорюсь: вес рулона при одинаковом внешнем диаметре может существенно различаться в зависимости от материала этикетки. Бумажная этикетка легче синтетической, плотная плёнка ведёт себя иначе, чем тонкая, а клеевой слой и подложка тоже добавляют массу. Поэтому, если ваш аппликатор работает близко к пределу грузоподъёмности вала, обязательно укажите в техзадании не только диаметр, но и тип материала этикетки, чтобы типография могла оценить итоговую массу рулона.

Есть и менее очевидный момент: чем больше рулон, тем сильнее меняется натяжение ленты по мере разматывания. В начале бобина тяжёлая, диаметр большой, инерция заметная. К концу рулона масса падает, диаметр уменьшается, и поведение ленты становится другим. Хороший аппликатор компенсирует это настройками. Но если рулон изначально подобран вне нормального диапазона, автоматика будет бороться не с технологическим процессом, а с ошибкой в спецификации.

5. Алгоритм согласования параметров с техническим паспортом вашего аппликатора

Все параметры выше полезны только тогда, когда они превращаются в рабочий процесс. Не в телефонный разговор «ну сделайте как в прошлый раз», не в переписку из трёх сообщений, где часть цифр потерялась, а в нормальное техническое задание. Ниже — порядок, который я рекомендую каждому заказчику, впервые работающему с автоматической аппликацией или меняющему типографию.

Шаг 1. Найдите паспорт аппликатора. Нужна не рекламная листовка и не краткое руководство с картинками, а спецификация с техническими характеристиками. Если документ утерян, запросите его у производителя, дилера или сервисной компании. Самостоятельные измерения помогают, но паспорт всё равно остаётся главным источником допустимых значений.

Шаг 2. Выпишите ключевые параметры. Вас интересуют внутренний диаметр втулки, максимальный внешний диаметр рулона, допустимый межэтикеточный зазор, тип датчика, направление намотки, ограничение по ширине ленты и положение датчика относительно края. Если в паспорте указаны рекомендуемые размеры чёрной метки, запишите и их.

Шаг 3. Составьте техническое задание для типографии. Не «нужны рулоны для аппликатора», а конкретный перечень: втулка 76 мм, картонная; внешний диаметр рулона не более значения, указанного в паспорте; намотка face out; межэтикеточный зазор по спецификации оборудования; при необходимости — чёрная метка на подложке с заданным расположением. Чем точнее формулировки, тем меньше поводов для разночтений.

Шаг 4. Проверьте контрольный образец. Прежде чем запускать полный тираж, попросите типографию подготовить тестовый рулон или хотя бы малую партию на нужной втулке и с нужной намоткой. Тестирование этикеток перед печатью тиража — не перестраховка, а нормальная производственная практика. Образец покажет, все ли параметры совпали, и даст возможность скорректировать задание до того, как будет напечатана вся партия.

Шаг 5. Зафиксируйте результат. Когда тестовый рулон прошёл проверку, сохраните его параметры как эталон для данного заказчика и данного аппликатора. В следующий раз вам не придётся повторять всю процедуру с нуля — достаточно будет свериться с карточкой изделия и убедиться, что оборудование не менялось.

Я бы добавил сюда ещё один практический пункт: храните рядом с макетом не только файл дизайна, но и спецификацию рулона. В полиграфии часто бывает так: дизайн уходит от маркетинга, закупка общается с типографией, а линия стоит у производства. Если спецификация не связана с макетом, каждый отдел считает, что «технические детали» знает кто-то другой. В итоге их не знает никто.

Что ещё проверить перед печатью

Пять основных параметров — это каркас. Но есть и дополнительные нюансы, которые не попадают в стандартные разговоры о рулоне, хотя на практике могут создать проблемы не меньшие, чем неправильная втулка.

Клеевой слой и совместимость с поверхностью тары. Если этикетка будет наноситься на влажную бутылку, холодную упаковку или поверхность с конденсатом, нужен клей, рассчитанный на такие условия. Обычный акриловый клей может показать себя хорошо на сухом тесте и плохо — на реальной линии. Этот момент не связан напрямую с геометрией рулона, но критичен для результата.

Температура хранения рулонов. Клеевой слой чувствителен к условиям хранения. Если рулоны долго лежали на морозе, у батареи или под прямым солнцем, адгезия может измениться. Потом проблему начинают искать в аппликаторе, хотя линия просто наносит этикетку, которая уже потеряла часть рабочих свойств.

Состояние подложки. Подложка должна стабильно проходить через отслоительную пластину и не рваться при натяжении. Слишком тонкая или повреждённая подложка может давать обрывы, особенно на скорости. Визуально это иногда выглядит как сбой аппликатора, но причина лежит в материале.

Качество высечки. Если этикетка прорублена слишком глубоко, нож может повредить подложку. Если недорублена — этикетка плохо отделяется от основы. В обоих случаях аппликатор начинает работать нестабильно: то не снимает этикетку, то тянет за собой соседнюю, то останавливается по ошибке.

Намотка без телескопирования. Рулон должен быть ровным, без «ступенек» по торцу. Если слои съехали относительно друг друга, лента будет входить в направляющие под разным углом. На малой скорости это ещё можно пережить, на автоматической линии — уже нет.

Эти детали не заменяют проверку основных параметров, но дополняют её. Их стоит включить в приёмку тиража, особенно если этикетка идёт на новую линию, новую тару или новый материал.

Параметры рулона — это язык, на котором типография говорит с вашим аппликатором. Если этот язык не согласован заранее, разговор заканчивается простоем и перемоткой.

Финальная проверка без лишней бюрократии

Параметры рулона этикеток для аппликатора — не формальность и не «техническая мелочь, которую типография сама знает». Типография знает печать, материалы, высечку и перемотку. Но она не всегда знает, какой именно аппликатор стоит у вас на линии, какой вал установлен после последнего ремонта и как оператор настроил датчик под прошлую партию.

Минимальный набор, который должен уйти в производство вместе с макетом: диаметр и материал втулки, внешний диаметр рулона по паспорту оборудования, направление намотки, боковое положение этикетки, межэтикеточный зазор или параметры чёрной метки, тип материала и подложки. Если всё это согласовано до печати, рулон становится предсказуемой частью процесса. Если нет — даже самая красивая этикетка может закончить свою жизнь на перемотчике.

Хорошая автоматическая аппликация начинается не на линии, а в момент, когда заказчик, типография и производство договорились о цифрах. Не о впечатлениях, не о «как обычно», не о «прошлый раз подошло», а о конкретных параметрах. Именно они решают, будет ли тираж спокойно работать смену за сменой — или превратится в срочный звонок, простой и неприятный разговор о том, кто должен был проверить втулку.
